Thông tin chi tiết sản phẩm:
|
|
| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | HILINK |
| Chứng nhận: | CE FCC Rohs |
| Số mô hình: | Bộ tách PLC |
|
Thanh toán:
|
|
| Số lượng đặt hàng tối thiểu: | 1 cái |
| Giá bán: | Negotiable |
| chi tiết đóng gói: | Poly Bag |
|
Thông tin chi tiết |
|||
| Bước sóng: | 1260-1650nm | Gói: | Hộp cơ bụng mini |
|---|---|---|---|
| Kết nối: | SC / FC / ST / LC | Nhiệt độ hoạt động: | -40 ~ 85 |
| OEM: | Đúng | Sự bảo đảm: | 2 năm |
| Điểm nổi bật: | Bộ chia cáp quang,bộ tách PLC |
||
Mô tả sản phẩm

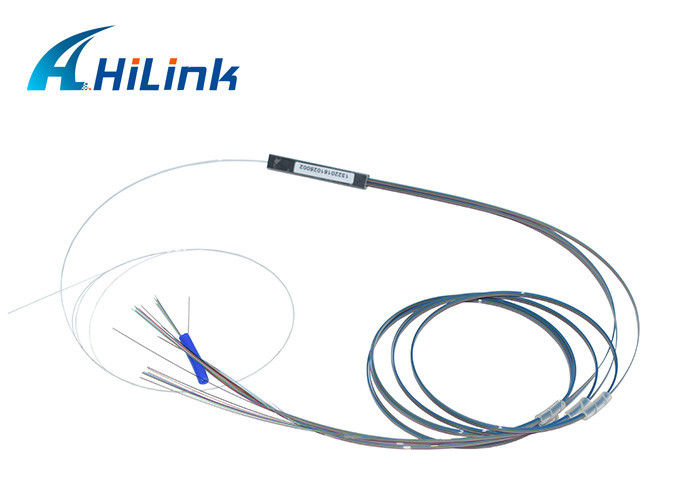

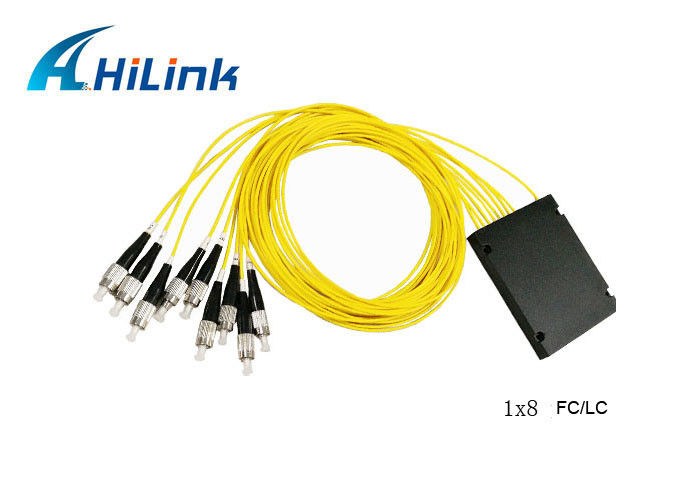

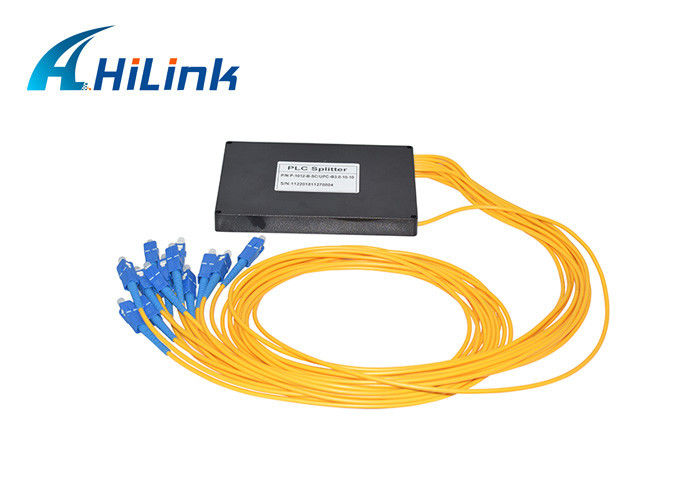

Bộ tách sóng quang Mini PLC Bộ tách sóng ánh sáng 2 năm Bảo hành OEM
1. Mô tả
1).Bộ tách mạch sóng ánh sáng phẳng (PLC) là một loại thiết bị quản lý nguồn điện quang được chế tạo bằng công nghệ ống dẫn sóng quang silica.
2).Bộ chia cáp quang có kích thước nhỏ, độ tin cậy cao, dải bước sóng hoạt động rộng và tính đồng nhất giữa các kênh tốt và được sử dụng rộng rãi trong mạng PON để thực hiện phân tách công suất tín hiệu quang.
3).Rollball cung cấp toàn bộ loạt sản phẩm bộ chia 1xN và 2xN được điều chỉnh cho các ứng dụng cụ thể.
4).Bộ chia cáp quang đáp ứng các yêu cầu GR-1209-CORE và GR-1221-CORE.
2. Tính năng
1Mất chèn thấp
2 PDL thấp
3Thiết kế nhỏ gọn
4Tính đồng nhất giữa kênh với kênh tốt
5Bước sóng hoạt động rộng: 1260-1650nm
6Nhiệt độ hoạt động rộng: -40 ° C - 85 ° C
7Độ tin cậy và độ ổn định cao
3.Ứng dụng
1 Hệ thống FTTX
2Mạng PON
3Liên kết CATV
4Phân phối tín hiệu quang học
5 Dự án DWDM CWDM
4. Đặc điểm kỹ thuật chi tiết
| Thông số | 2 × 2 | 2 × 4 | 2 × 8 | 2 × 16 | 2 × 32 |
| Bước sóng hoạt động (nm) | 1260~1650 | ||||
| Loại sợi | SMF-28e hoặc do khách hàng chỉ định | ||||
| Suy hao chèn (dB)(Lớp S / P) | 4.2 | 7.6 | 11.0 | 14,5 | 17,5 |
| Mất đồng nhất (dB) | 0,8 | 1,5 | 1,5 | 2.0 | 2,5 |
| Suy hao trở lại (dB) (Lớp S / P) | 50/55 | 50/55 | 50/55 | 50/55 | 50/55 |
| Suy hao phụ thuộc phân cực (dB) | 0,2 | 0,2 | 0,3 | 0,4 | 0,4 |
| Định hướng (dB) | 55 | 55 | 55 | 55 | 55 |
| Suy hao phụ thuộc bước sóng (dB) | 0,3 | 0,5 | 0,5 | 0,5 | 0,5 |
| Nhiệt độ ổn định (-40~85 ° C) (dB) | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 |
| Nhiệt độ hoạt động (° C) | -40~85 | ||||
| Nhiệt độ bảo quản (° C) | -40~85 | ||||
| Kích thước mô-đun (mm) (L × W × H) | 100 × 80 × 10 | 100 × 80 × 10 | 120 × 80 × 18 | 140 × 115 × 18 | 140 × 115 × 18 |
Ghi chú: 1.Được chỉ định không có đầu nối.2.Thêm tổn thất 0,2dB bổ sung cho mỗi đầu nối
| Đặc trưng | Ứng dụng |

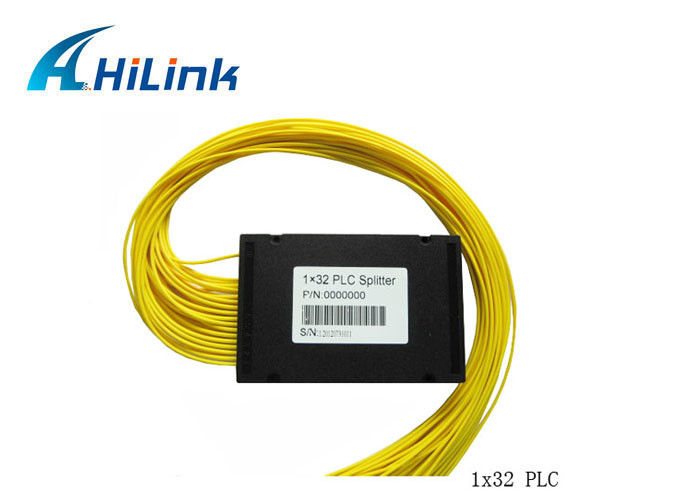

| Bộ chia PLC 1 × 32, đầu nối SC / APC | Phân phối tín hiệu quang học |
| 2000μm ITU G.657A1 cho đầu vào / đầu ra sợi quang | Truyền thông dữ liệu |
| Suy hao chèn thấp ≤ 17,7dB | Hệ thống Lan và CATV |
| Suy hao phụ thuộc phân cực thấp (PDL) ≤ 0,3dB | Triển khai FTTX |
| Băng thông hoạt động: 1260 - 1650nm | Mạng FTTH |
| Thiết kế nhỏ gọn, phù hợp để lắp đặt trong các thiết bị quang học | Mạng quang thụ động (PON) |
| Nhiệt độ hoạt động rộng: -40 - 85 ° C, hỗ trợ các ứng dụng tiêu chuẩn công nghiệp | Hệ thống đo lường và hệ thống laser |
| Độ tin cậy và độ ổn định cao, tuân thủ Telecordia GR-1221/1209 | Hệ thống DWDM và CWDM |
