Thông tin chi tiết sản phẩm:
|
|
| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | HILINK |
| Chứng nhận: | CE FCC RoHS |
| Số mô hình: | HL-QSFP56-FR4 |
|
Thanh toán:
|
|
| Số lượng đặt hàng tối thiểu: | 1 cái |
| Giá bán: | Negotiable |
| chi tiết đóng gói: | Bao bì vỉ, hộp carton |
| Thời gian giao hàng: | 3-5 ngày làm việc |
| Điều khoản thanh toán: | T/T, Công Đoàn Phương Tây, MoneyGram, Paypal |
| Khả năng cung cấp: | 100 chiếc mỗi ngày |
|
Thông tin chi tiết |
|||
| Tên sản phẩm: | QSFP56 200G FR4 | Bước sóng trung tâm: | 1310nm |
|---|---|---|---|
| Năng lượng TX: | -4,2~4,7dBm | Tiếp cận khoảng cách: | 2KM (có FEC) |
| Kết nối: | LC kép | Nguồn cấp: | 3,3V |
| Sự tiêu thụ năng lượng: | 7W | DDM: | được hỗ trợ |
| Điểm nổi bật: | Mô-đun thu phát sợi quang kép LC,Mô-đun thu phát sợi quang QSFP56,Mô-đun thu phát sợi quang FR4 4×50G |
||
Mô tả sản phẩm

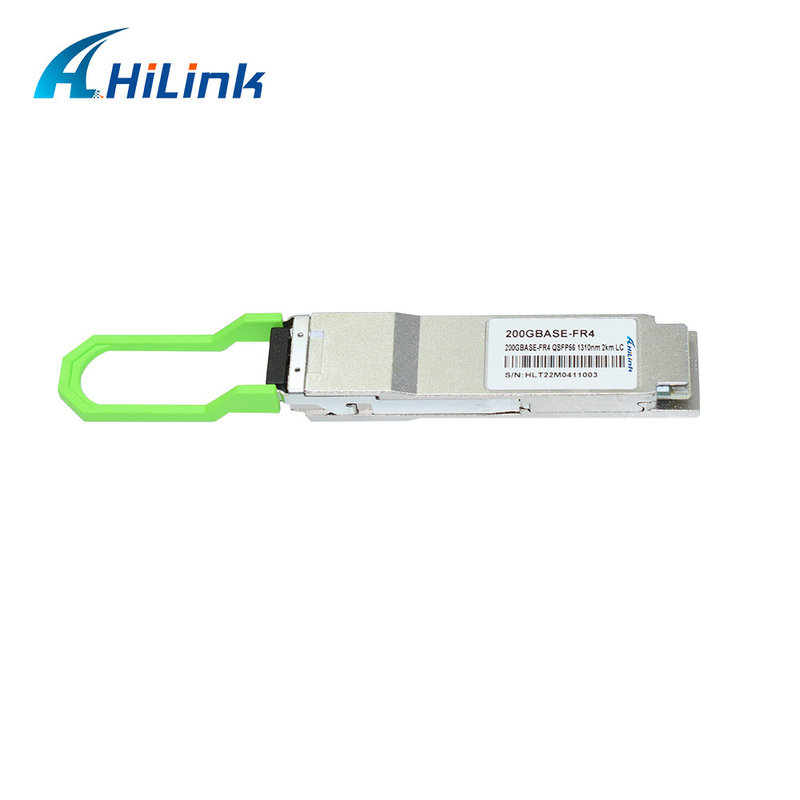

200G QSFP56 PAM4 FR4 4×50G 2KM Reach Bộ thu phát sợi quang LC song công SMF với FEC
HiLink 200G QSFP56 FR4 là 4×50Gbps cáp quang singlemode, cáp cắm nóng thu phát. HiLink của độc đáo Công nghệ SystemOnGlassTM (SOGTM) cho phép sự tích hợp của 4 máy phát, 4 máy thu và một MUX/DeMUX quang thành một yếu tố hình thức nhỏ gói cung cấp liên kết dữ liệu 200Gbps trong một dấu chân QSFP56 nhỏ gọn.
Kết nối quang dựa trên hai đầu nối LC Singlemode Fiber (SMF), một cho Tx và một cho Rx.Mỗi Tx và Rx bao gồm 4
Các kênh ghép kênh phân chia theo bước sóng thô (CWDM) 50Gbps, có bước sóng nằm trong phạm vi 1310nm.Bộ thu phát 200G QSFP56 FR4 được thiết kế cho các ứng dụng có phạm vi tiếp cận lên tới 2km và sử dụng FEC.
Đặc trưng
Đặc điểm quang học
| Tham số | Biểu tượng | tối thiểu | gõ | tối đa | Đơn vị | |||
| Hệ thống điều khiển | ||||||||
|
Phạm vi bước sóng ngõ |
ngõ 0 ngõ 1 ngõ 2 ngõ 3 |
λ |
1264,5 1284,5 1304.5 1324,5 |
1271 1291 1311 1331 |
1277,5 1297,5 1317.5 1337,5 |
bước sóng | ||
|
Công suất quang khởi động trung bình, mỗi làn |
LỘP | -4.2 | 4.7 | dBm | ||||
|
Tổng công suất phóng trung bình |
10.7 | dBm | ||||||
|
Biên độ điều chế quang bên ngoài (OMAouter), mỗi làn đường |
OMA | -1.2 | 4,5 | dBm | ||||
| Công suất khởi động trung bình của máy phát TẮT, mỗi làn | -30 | dBm | ||||||
|
Launch Power trong OMAouter trừ TDECQ, mỗi Lane cho ER ≥ 4,5dB cho ER < 4,5dB |
-2,6 -2,5 |
dBm | ||||||
|
Máy phát và mắt phân tán cho PAM4, mỗi làn |
3.3 | dB | ||||||
|
tỷ lệ tuyệt chủng |
cấp cứu | 3,5 | dB | |||||
|
Độ ồn cường độ tương đối (OMA) |
OMA | -132 | dB/Hz | |||||
|
Khẩu phần triệt tiêu chế độ phụ (SMSR) |
SMSR | 30 | dB | |||||
|
Khả năng chịu suy hao quang học |
16,5 | dB | ||||||
|
phản xạ máy phát |
-26 | dB | ||||||
|
Độ chính xác giám sát công suất đầu ra của máy phát |
-3 | 3 | dB | |||||
| Người nhận | ||||||||
| Phạm vi bước sóng ngõ |
ngõ 0 ngõ 1 ngõ 2 ngõ 3 |
λ |
1264,5 1284,5 1304.5 1324,5 |
1271 1291 1311 1331 |
1277,5 1297,5 1317.5 1337,5 |
bước sóng | ||
| Ngưỡng thiệt hại | THd | 5,7 | dBm | |||||
|
Công suất trung bình ở đầu vào máy thu, mỗi làn |
-8.2 | 4.7 | dBm | |||||
|
Nhận điện, mỗi làn (OMA) |
4,5 | dBm | ||||||
|
Máy thu phản xạ |
-26 | dB | ||||||
|
Sự khác biệt về công suất nhận giữa hai làn bất kỳ (OMAbên ngoài) |
4.1 | dBm | ||||||
|
Độ nhạy máy thu (OMAbên ngoài) mỗi làn đường |
|
-6,0 | dBm | |||||
|
Độ nhạy máy thu căng thẳng trong OMA |
-3,6 | dBm | ||||||
|
Điều kiện kiểm tra độ nhạy máy thu căng thẳng |
||||||||
|
Nhắm mắt căng thẳng (SECQ), làn đường đang thử nghiệm |
3.3 | dB | ||||||
|
OMA của mỗi làn kẻ xâm lược |
0,5 | dBm | ||||||
Các ứng dụng
200GCƠ SỞ-FR4 Ethernet
khả năng tương thích
Bộ thu phát quang Hilink tương thích 100%:Cisco, Huawei, Ciena, H3C, HP, Extreme, Foundry, Brocade, D-link, Alcatel, Mikrotik, Finisar, Netgear, Nortel, Juniper, Ruijie, Zyxel, v.v.
chi tiết hình ảnh
Ưu điểm HiLink
1. Hilink thành lập năm 2007, chuyên về lĩnh vực này với kinh nghiệm khoảng 10 năm.
2. "Tín dụng là cơ sở, chất lượng là trên hết", tất cả các sản phẩm của chúng tôi đều mới, chúng tôi không bao giờ sử dụng linh kiện đã qua sử dụng.
3. Sản phẩm của chúng tôi tương thích với Cisco,Huawei, Ciena, H3C, HP, Extreme, Foundry, Brocade, Dlink, Alcatel, Riverstone,
Enterasys, Netgear, Nortel, Juniper, Ruijie, Zyxel, v.v.
4. Chúng tôi cung cấp bảo hành 3 năm cho tất cả các sản phẩm của chúng tôi kể từ ngày giao hàng.
5. Tất cả các sản phẩm của chúng tôi đều thông qua CE, ROHS, FCC.
6. Chúng tôi cũng cung cấp DWDM CWDM WDM với các giải pháp quang học.
Câu hỏi thường gặp
1. Tôi có thể đặt hàng mẫu không?Moq của bạn là gì?
Hàng mẫu được hỗ trợ kiểm định chất lượng hàng hóa.1 mảnh là MOQ.
Mẫu hỗn hợp được chấp nhận.
2. Thời gian giao hàng là gì?
1-3 ngàysau khi nhận được khoản thanh toán cho hàng hóa thông thường, chúng tôi thường giữtrong kho;
Đối với số lượng lớn, bạn sẽ nhận được hỗ trợ và thông tin chi tiết từ đại diện bán hàng của HilinkTech.
3. Cách vận chuyển là gì và thời gian là bao lâu?
DHL, UPS, FedEx hoặc TNTsẽ được thực hiện theo lựa chọn của bạn.Việc đến thường mất3-5 ngày.
4. Bảo hành của bạn là gì?
3 nămbảo hành. Bạn sẽ nhận được hỗ trợ kỹ thuật, thay thế hoặc hoàn lại tiền.
