Nguồn gốc:
Quảng Đông, Trung Quốc
Hàng hiệu:
HILINK
Chứng nhận:
CE FCC Rohs
Số mô hình:
HL-10G-SFP-BXD-60KM
Băng hình
Băng hình
Băng hình
Băng hình
Tổng quát
CácHL-SFP10G-UD-60dòng đơn chế độ máy thu là mô-đun nhỏ hình thức yếu tố cắm cho giao tiếp dữ liệu quang học kép như 10GBASE-LR/LW được xác định bởi IEEE 802.3ae. với đầu nối 20 chân SFP + để cho phép khả năng cắm nóng.
CácHL-SFP10G-UD-60Mô-đun được thiết kế cho sợi chế độ duy nhất và hoạt động ở một mức bình thường Dài sóng 1270nm;CBP-32192-L6Cmô-đun được thiết kế cho sợi một chế độ và hoạt động ở một bước sóng danh nghĩa của 1330nm. DFB, phù hợp với laser lớp 1 theo tiêu chuẩn an toàn quốc tế IEC-60825.
Phần máy thu sử dụng một bộ tăng cường phát hiện InGaAs tích hợp (IDP) được gắn trong một tiêu đề và một IC giới hạn sau khuếch đại.
Đặc điểm
Simplex LC Connector Bi-Directional SFP + Optical Transceiver
Phù hợp với SFF-8431, SFF-8432 và IEE802.3ae
Tối đa 60km trên SMF 9/125um
Hai loại:
A:1270nm DFB Laser transmitter,1330nm receiver
B:1330nm DFB Laser Transmitter, 1270nm Receiver
Chẩn đoán kỹ thuật số phù hợp với SFF-8472
Nhiệt độ phòng điều hành 0oC ~ + 70oC
Phù hợp với RoHS6 (không có chì)
Ứng dụng
10GBASE-LR ở tốc độ 10,3125Gbps
10GBASE-LW ở tốc độ 9,953Gbps
Các liên kết quang học khác
BIDI ((WDM) SFP Transceivers
| 10G SFP BiDi | SFP+ BiDi 1270 20km | SFP + BiDi 20km Tx1270nm/Rx1330nm LC |
| SFP+ BiDi 1330 20km | SFP+ BiDi 20km Tx1330nm/Rx1270nm LC | |
| SFP+ BiDi 1270 40km | SFP+ BiDi 40km Tx1270nm/Rx1330nm LC | |
| SFP+ BiDi 1330 40km | SFP+ BiDi 20km Tx1330nm/Rx1270nm LC | |
| SFP+ BiDi 1270 60km | SFP + BiDi 60km Tx1270nm/Rx1330nm LC | |
| SFP+ BiDi 1330 60km | SFP+ BiDi 60km Tx1330nm/Rx1270nm LC | |
| SFP+ BiDi 1490 80km | SFP+ BiDi 80km Tx1490nm/Rx1550nm LC | |
| SFP+ BiDi 1550 80km | SFP+ BiDi 80km Tx1550nm/Rx1490nm LC |

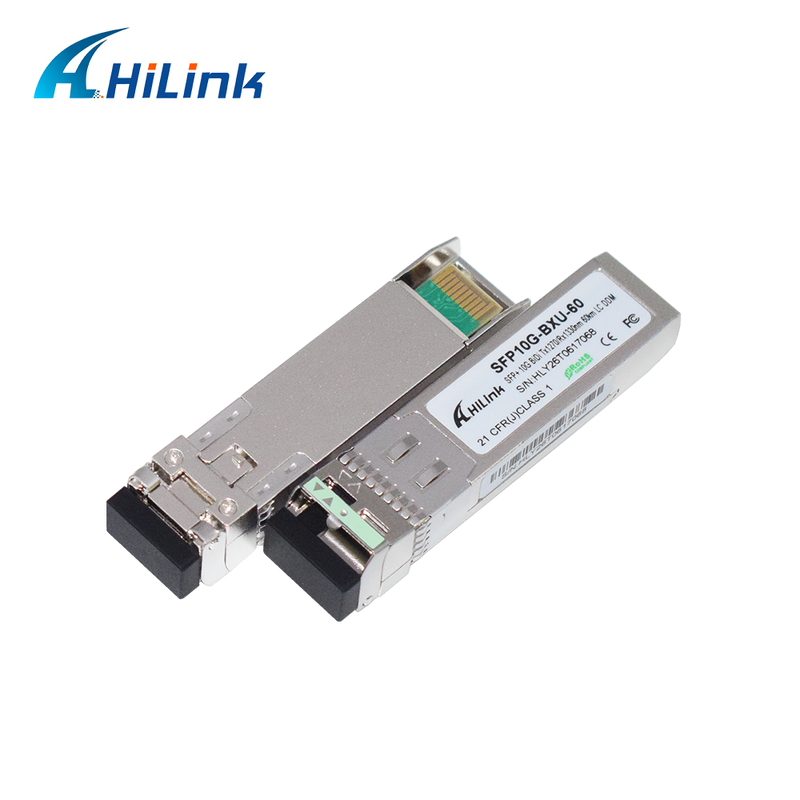

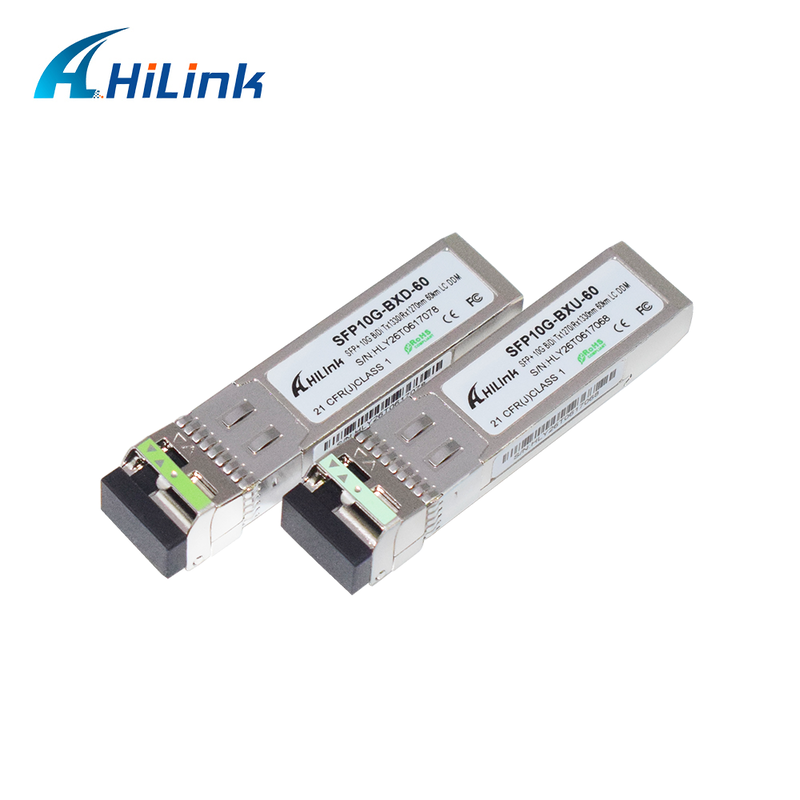

Hình ảnh sản phẩm
OTính năng(TOP ((C)= 0 đến 70°C, TOP ((I)=-40đến80°CVCC= 3,13 đến 3,47 V)
|
Parameter |
Biểu tượng |
Chưa lâu. |
Thông thường |
Tối đa |
Đơn vị |
Trọng tài. |
|
Máy phát |
||||||
|
Độ dài sóng quang học |
λC |
1260 |
1270 |
1280 |
nm |
|
|
Tỷ lệ nén chế độ bên |
SMSR |
30 |
|
|
dB |
|
|
Độ rộng quang phổ ((-20dB) |
Δλ |
|
|
1 |
nm |
|
|
Công suất đầu ra trung bình |
POp |
+ 1 |
|
+5 |
dBm |
1,2 |
|
Tỷ lệ tuyệt chủng |
Phòng cấp cứu |
3.5 |
|
|
dB |
|
|
Mặt nạ mắt |
|
Phù hợp với IEEE 802.3 |
||||
|
Máy nhận |
||||||
|
Sức mạnh trung bình của máy thu |
RSENS |
|
|
-21 |
dBm |
2,3 |
|
Nạp quá tải máy thu |
PMAX |
|
|
+0.5 |
dBm |
|
|
Độ dài sóng trung tâm |
λC |
1320 |
|
1340 |
nm |
|
|
Mức đầu tư |
LOSD |
|
|
-22 |
dBm |
|
|
LOS khẳng định |
LOSA |
-35 |
|
|
dBm |
|
|
LOS Hysteresis |
|
0.5 |
|
|
dB |
|
|
Parameter |
Biểu tượng |
Chưa lâu. |
Thông thường |
Tối đa |
Đơn vị |
Trọng tài. |
|
Máy phát |
||||||
|
Độ dài sóng quang học |
λC |
1320 |
1330 |
1340 |
nm |
|
|
Tỷ lệ nén chế độ bên |
SMSR |
30 |
|
|
dB |
|
|
Độ rộng quang phổ ((-20dB) |
Δλ |
|
|
1 |
nm |
|
|
Công suất đầu ra trung bình |
POp |
+ 1 |
|
+5 |
dBm |
1,2 |
|
Tỷ lệ tuyệt chủng |
Phòng cấp cứu |
3.5 |
|
|
dB |
|
|
Mặt nạ mắt |
|
Phù hợp với IEEE 802.3 |
||||
|
Máy nhận |
||||||
|
Sức mạnh trung bình của máy thu |
RSENS |
|
|
-21 |
dBm |
2,3 |
|
Nạp quá tải máy thu |
PMAX |
|
|
+0.5 |
dBm |
|
|
Độ dài sóng trung tâm |
λC |
1260 |
|
1270 |
nm |
|
|
Mức đầu tư |
LOSD |
|
|
-22 |
dBm |
|
|
LOS khẳng định |
LOSA |
-35 |
|
|
dBm |
|
|
LOS Hysteresis |
|
0.5 |
|
|
dB |
|
Ghi chú:
1. đầu ra được ghép vào một 9/125um SMF.
2. Lượng thu trung bình (Min) là thông tin và không phải là chỉ số chính về sức mạnh tín hiệu. Lượng nhận dưới giá trị này không thể tuân thủ.
3. đo bằng PRBS231-1Mô hình thử nghiệm @10.3125Gbps, BER10-12
Kích thước gói
Khả năng tương thích
Cisco, Huawei, MikroTik, H3C, HP, Extreme, Foundry, Brocade, D-link, Alcatel, Enterasys, Netgear, Juniper, Ruijie, Zyxel, vv
