Nguồn gốc:
Quảng Đông, Trung Quốc
Hàng hiệu:
HILINK
Chứng nhận:
CE FCC Rohs
Số mô hình:
HL-400G - OSFP-LR
Băng hình
Băng hình
Băng hình
Băng hình

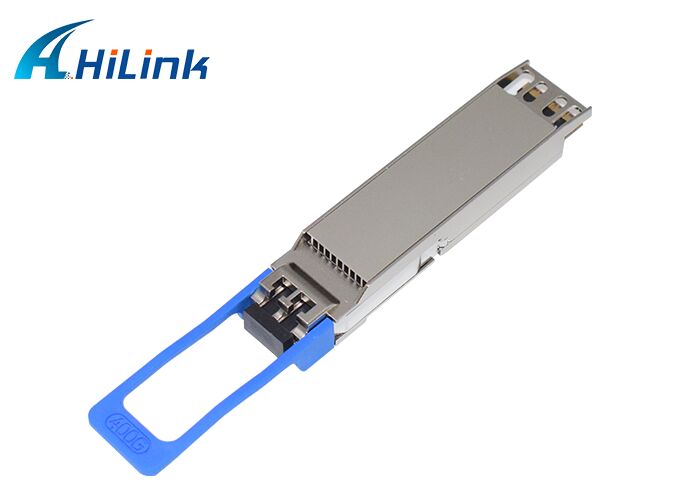

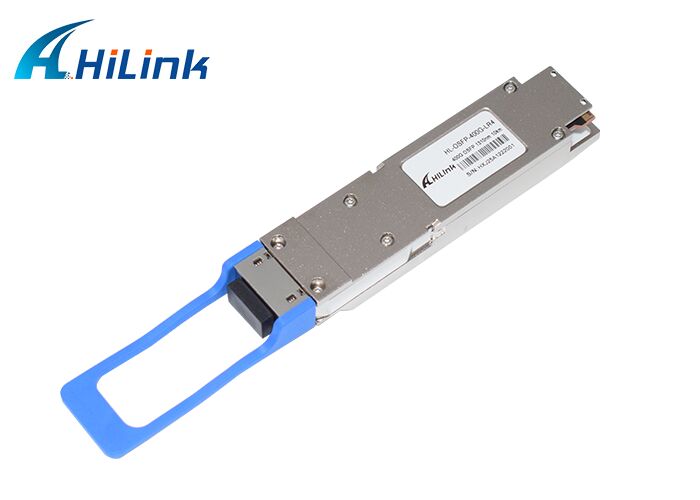

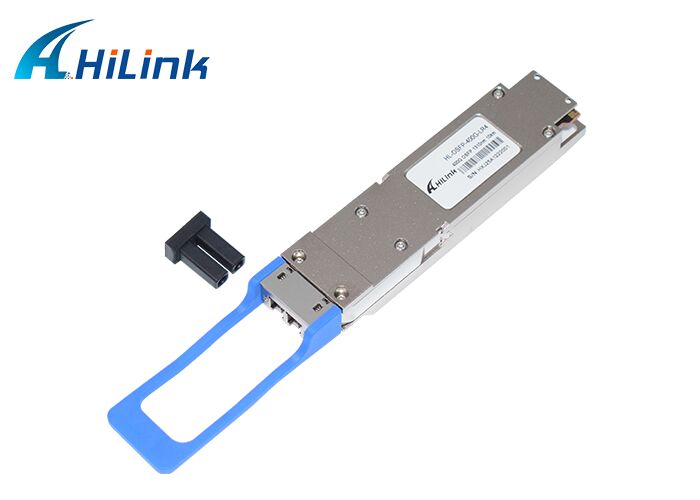

Mô-đun thu phát OSFP được thiết kế để sử dụng trong các liên kết Ethernet 400 Gigabit trên cáp quang đơn mode 10km. Mô-đun có 8 kênh đầu vào/đầu ra điện độc lập hoạt động lên đến 53,125Gbps mỗi kênh.
Bộ chuyển đổi GearBox tích hợp trong mô-đun chuyển đổi 8 kênh dữ liệu điện 53,125Gbps (PAM4) thành 4 kênh tín hiệu quang song song, mỗi kênh có khả năng hoạt động 106,25Gbps (PAM4) cho tốc độ dữ liệu tổng cộng là 400Gb/s. Bốn bộ phận truyền/nhận hoạt động trên lưới CWDM ITU G.694.2 gần 1300nm.
Đường truyền phát của mô-đun bao gồm bộ định thời lại PAM4 hai chiều ASIC tích hợp với trình điều khiển bộ điều biến 4 kênh, 4 laser được điều biến bên ngoài và một bộ ghép kênh quang. Trên đường truyền nhận, một bộ tách sóng quang được ghép nối với 4 điốt quang, cùng với bộ định thời lại PAM4 tích hợp mảng TIA 4 kênh.
Giao diện điện của mô-đun tuân thủ giao diện 400GAUI-8 theo định nghĩa của IEEE 802.3bs và tuân thủ OSFP MSA.
| QSFP | Bước sóng danh định (nm) | Loại cáp | Kích thước lõi (Micron) | Băng thông chế độ (MHz*km)*3 | Khoảng cách cáp*1 | Tiêu thụ điện năng (W) | Màu sắc của tab kéo |
|---|---|---|---|---|---|---|---|
| QSFP-100G-SR4-S | 850 | MMF | 50.0 50.0 | 2000 (OM3) 4700 (OM4) | 70m 100m | 3.5 | Màu be |
| QSFP-100G-LR4-S | 1295, 1300, 1304, 1309 | SMF | G.652 | - | 10km | 3.5 | Màu xanh lam |
| QSFP-100G-CWDM4-S | 1271, 1291, 1311, 1331 | SMF | G.652 | - | 2km | 3.5 | Màu xanh lá cây |
| QSFP-100G-PSM4-S | 1310 | SMF | G.652 | - | 500m | 3.5 | Màu cam |
| QSFP-100G-SM-SR | 1271, 1291, 1311, 1331 | SMF | G.652 | - | 2km | 3.5 | Màu xanh lá cây |
