Nguồn gốc:
Quảng Đông, Trung Quốc
Hàng hiệu:
Hilink
Chứng nhận:
CE Rohs
Số mô hình:
QSFPDD-400G-SR

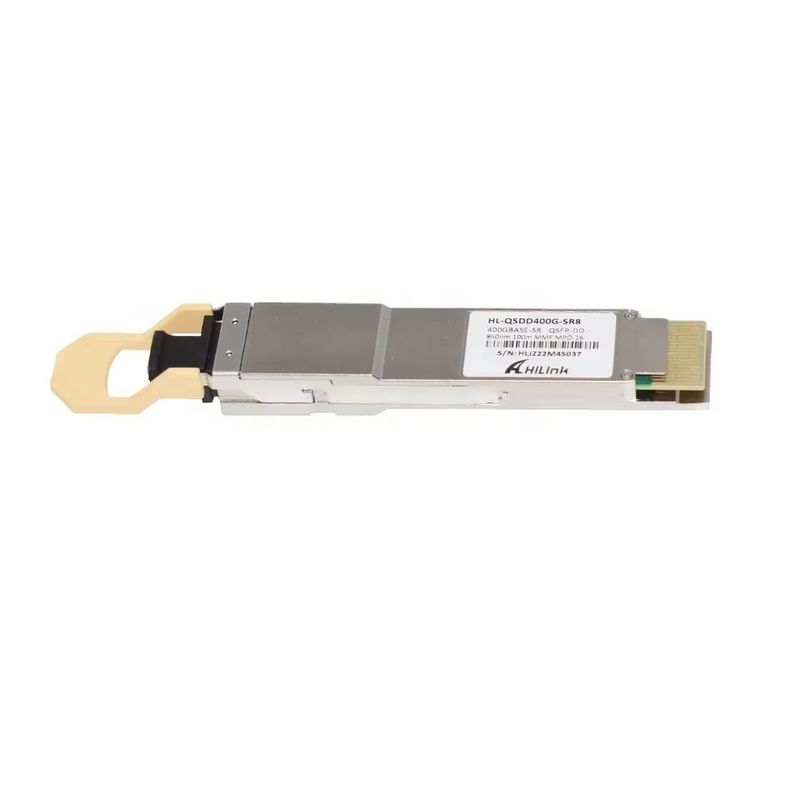

400G QSFPDD 850nm 100m SR4 MPO chung tương thích 400GBASE-SR8 OSFP PAM4 850nm 100m Với FEC DDM MPO-16 MMF Optical Transceiver Module
Tổng quát Mô tả
Cái này. sản phẩm là a song song400Gb/s Octal Nhỏ Biểu mẫu-yếu tố Có thể cắm(OSFP)quang học mô-đun. Nó cung cấp tăng cảng mật độ và tổng số hệ thống chi phí tiết kiệm.Các OSFP đầy-nhà hai tầng quang học Cung cấp mô-đun 8độc lập truyền và nhận kênh,mỗi có khả năng của53.125Gb/s hoạt động cho tổng hợp dữ liệu tốc độ 400Gb / s trên 100 mét của sợi OM3 đa chế độ.
Một quang học sợi cáp với một MTP/MPO- 16kết nối có thể được đệm vào các OSFP SR8thùng chứa module.Đúng Định vị là đảm bảo bởi các hướng dẫn Đinh bên trong các thùng chứa.Các cáp thườngkhông thể xoắn để sắp xếp kênh theo kênh.kết nối là đạt được thông qua một OSFP MSA-phù hợp cạnh loại đầu nối.
Các bước sóng trung tâm của tất cả các 8 paralLel làn đường là850nm.Nó chứa một quang học MPO- 16kết nốicho các quang học giao diện và a60-Đinh kết nối cho các điện giao diện.Người chủ FEC là cần thiết để hỗ trợ lên đến100m OM3 truyền quang đa chế độ.
Sản phẩm được thiết kế vớith hình thức yếu tố,quang học/điện kết nối và kỹ thuật số chẩn đoán giao diệntheo đến các OSFP Nhiều-Nguồn Thỏa thuận(MSA)Nó có đã được thiết kế đến gặp nhau các bên ngoài khắc nghiệt nhất điều kiện hoạt động bao gồm nhiệt độ, độ ẩm và nhiễu EMI.
Đặc điểm
OSFP MSA phù hợp
8song song làn đường trên8Độ dài sóng trung tâm 50nm
Phù hợp đến IEEE802.3bs Thông số kỹ thuật
Lên lên. đến100m truyền trên sợi đa chế độ(Quỹ tiền tệ)OM3 với FEC
Hoạt động trường hợp nhiệt độ: 0đến70oC
8x53.125Gb/s giao diện điện(400GAUI-8)
Dữ liệu Tỷ lệ53.125Gbps (PAM4) mỗi kênh.
Tối đa sức mạnh tiêu thụ12W
MPO- 16kết nối
Phù hợp với RoHS
Ứng dụng
Dữ liệu Trung tâm Kết nối
400G Ethernet
Infiniband kết nối
Enterprise Mạng lưới
Máy phát sóng Khóa Biểu đồ
Hình ảnh Đặc điểm
Nôt:
1.Trung bình khởi động sức mạnh,mỗi làn đường (phút)là thông tin và không các nguyên nhân chỉ số củatín hiệu sức mạnh.A máy phát với khởi động sức mạnh bên dưới cái này giá trị không thể phù hợp; tuy nhiên,a giá trị trên cái này có không đảm bảo tuân thủ.
2.Thậm chí nếu các TDECQ < 1 dB, OMAbên ngoài(min) phải vượt quá giá trị tối thiểu được chỉ địnhanh tathê.
3.Các người nhận sẽ được có khả năng đến chấp nhận,không bị hư hỏng, tiếp xúc liên tục với một quang họcđầu vào tín hiệu có mức năng lượng trung bình này.
4.Trung bình nhận sức mạnh,mỗi làn đường(phút)là thông tin và không các nguyên nhân chỉ số củatín hiệu sức mạnh.A nhận được sức mạnh bên dưới cái này giá trị không thể phù hợp; tuy nhiên, một giá trị trên điều này không đảm bảo sự tuân thủ.
5.Máy nhận Nhạy cảm OMAbên ngoài,mỗi làn đường (max) là thông tin và được xác định cho BER2.4x10- 4.
6.Được đo bằng tín hiệu thử nghiệm phù hợp tại đầu vào máy thu cho BER 2,4x10- 4.
7.Những cái này thử nghiệm điều kiện là cho đo lường căng thẳng người nhận cảm giác. Họ khôngđặc điểm của máy thu.
Bảo hành:
Chúng tôi hứa rằng tất cả các máy thu quang được quảng cáo đều hoàn toàn mới với các thành phần và bộ phận mới.
Chúng tôi hoàn toàn không bao giờ sử dụng vật liệu cũ và được sửa chữa.
Tất cả các máy thu quang đã trải qua thử nghiệm chức năng và thử nghiệm lão hóa.
Chúng tôi cung cấp 3 năm bảo hành cho tất cả các máy thu quang từ ngày xuất khẩu.
Đơn đặt hàng OEM / ODM có sẵn
Chúng tôi hứa rằng tất cả các mô-đun quang được quảng cáo là hoàn toàn mới và hoàn toàn không bao giờ sử dụng vật liệu cũ và được cải tạo.Chúng tôi cung cấp 3 năm bảo hành cho tất cả các máy thu quang từ ngày vận chuyển.
