Nguồn gốc:
Quảng Đông, Trung Quốc
Hàng hiệu:
HILINK
Chứng nhận:
CE FCC Rohs
Số mô hình:
HL-10G-SFP-BXD-80KM
10G-ZR4-80KM 10G BIDI 80KM 1490nm/1550nm SFP + STM-64 WDM 8SFP + SMF
Tổng quát
Máy thu chế độ đơn 10G BIDI 80KM là mô-đun nhỏ có thể cắm cho truyền thông dữ liệu quang học như 10G Ethernet.Nó là với các kết nối 20-pin SFP + để cho phép khả năng cắm nóng.
Phần phát sử dụng laser EML, phù hợp với laser lớp 1 theo Tiêu chuẩn An toàn Quốc tế IEC-60825.Các phần tiếp nhận bao gồm một APD photodiode tích hợp với một TIA.
Đặc điểm
Hỗ trợ 9,95 đến 11.3Tỷ lệ bit Gb/s
Bộ kết nối LC Simplex
Dấu chân SFP + có thể cắm nóng
Được làm mát1490nmEMLmáy phát,1550nmMáy thu APD
Được làm mát1550nmEMLmáy phát,1490nmMáy thu APD
Áp dụng cho8Kết nối SMF 0km
Tiêu thụ năng lượng thấp, < 1.5W
Nhiệt độ khoang hoạt động:
Thương mại:0đến 70 °C
Ứng dụng
10GBASE-ZR ở 10.3125Gbps
Các liên kết quang học khác
BIDI ((WDM) SFP Transceivers
| 10G SFP BiDi | SFP+ BiDi 1270 20km | SFP + BiDi 20km Tx1270nm/Rx1330nm LC |
| SFP+ BiDi 1330 20km | SFP+ BiDi 20km Tx1330nm/Rx1270nm LC | |
| SFP+ BiDi 1270 40km | SFP+ BiDi 40km Tx1270nm/Rx1330nm LC | |
| SFP+ BiDi 1330 40km | SFP+ BiDi 20km Tx1330nm/Rx1270nm LC | |
| SFP+ BiDi 1270 60km | SFP + BiDi 60km Tx1270nm/Rx1330nm LC | |
| SFP+ BiDi 1330 60km | SFP+ BiDi 60km Tx1330nm/Rx1270nm LC | |
| SFP+ BiDi 1490 80km | SFP+ BiDi 80km Tx1490nm/Rx1550nm LC | |
| SFP+ BiDi 1550 80km | SFP+ BiDi 80km Tx1550nm/Rx1490nm LC |

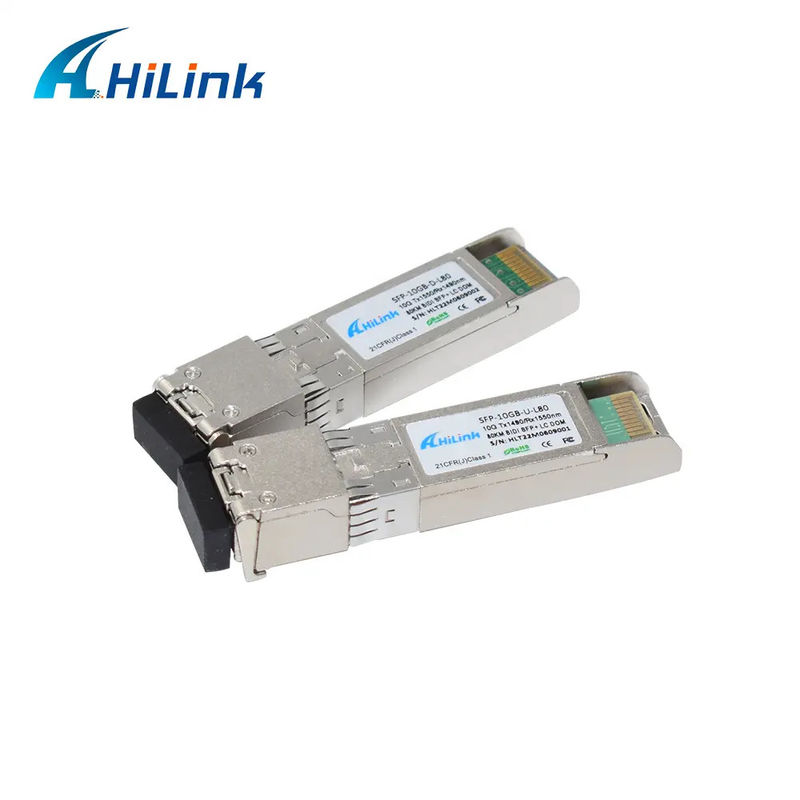

Hình ảnh sản phẩm
OTính năng(TOP ((C)= 0 đến 70°C, TOP ((I)=-40đến80°CVCC= 3,13 đến 3,47 V)
| Parameter | Biểu tượng | Chưa lâu. | Loại | Max. | Đơn vị | Lưu ý |
| Máy phát | ||||||
| Độ dài sóng hoạt động | λ | 1470 | 1490 | 1510 | nm | |
| 1530 | 1550 | 1565 | ||||
| Năng lượng đầu ra (được bật) | PAVE | 0 | 5 | dBm | 1 | |
| Tỷ lệ ức chế chế độ bên | SMSR | 30 | dB | |||
| Tỷ lệ tuyệt chủng | Phòng cấp cứu | 9 | dB | |||
| Độ rộng quang phổ RMS | Δλ | 1 | nm | |||
| Thời gian tăng / giảm (20% ~ 80%) | Tr/Tf | 50 | ps | |||
| Hình phạt phân tán | TDP | 3.2 | dB | |||
| Tiếng ồn tương đối | RIN | -128 | dB/Hz | |||
| Khả năng đầu ra mắt quang | Phù hợp với IEEE 0802.3ae | |||||
| Máy nhận | ||||||
| Độ dài sóng hoạt động | λ | 1530 | 1550 | 1565 | nm | |
| 1470 | 1490 | 1510 | ||||
| Độ nhạy của máy thu | PSEN1 | - 22 | dBm | 2 | ||
| Độ nhạy trên 80km sợi | PSEN2 | - 20 | dBm | 2 | ||
| Nạp quá tải | PAVE | - 7 | dBm | |||
| LOS khẳng định | Bố | - 35 | dBm | |||
| Mức giá phải trả | Pd | - 24 | dBm | |||
| LOS Hysteresis | Pd-Pa | 0.5 | dB | |||
Ghi chú:
1Số liệu công suất trung bình chỉ là thông tin, theo IEEE 802.3ae.
2. Được đo với ER tồi tệ nhất; BER<10- 12; 231 1PRBS.
Kích thước gói
