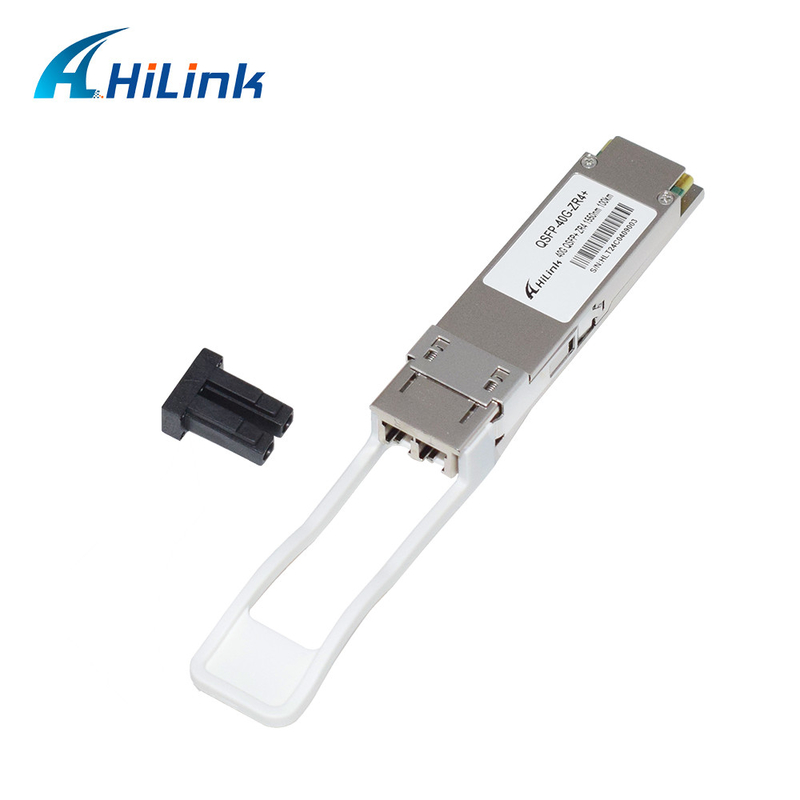

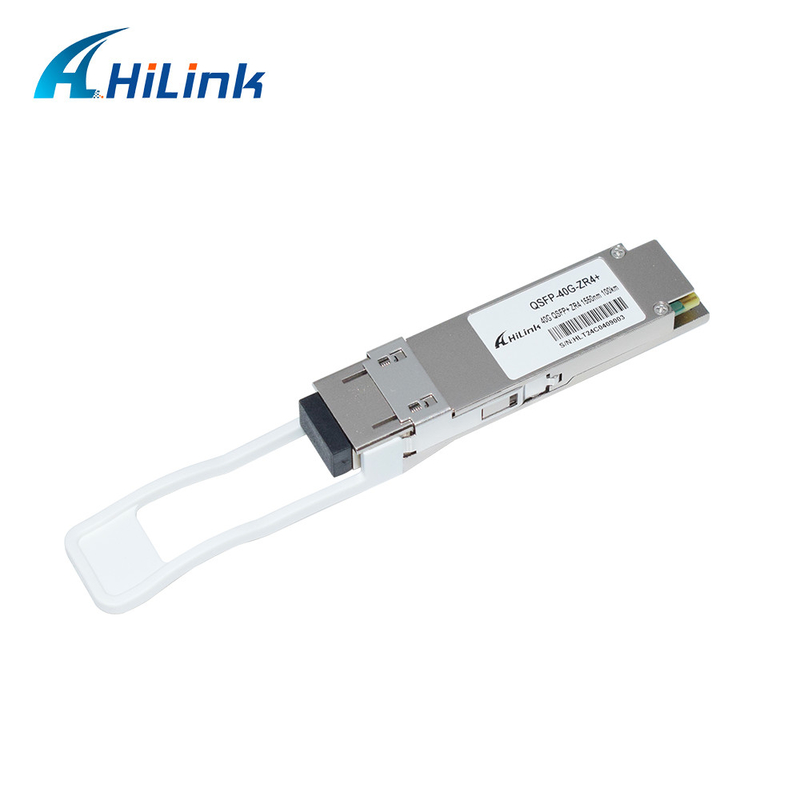

QSFP 40G ZR4 100KM 1550nm 40Gb/s QSFP+ Mô-đun quang LC song công thu phát DOM

QSFP 40G ZR4 100KM 1550nm 40Gb/s QSFP+ Transceiver Duplex LC Optical Module DOM

Tổng quát

HL-QSFP-40G-ZR4 là một mô-đun thu phát được thiết kế cho các ứng dụng truyền thông quang học 100km. Thiết kế phù hợp với 40GBASE-EZR4 của tiêu chuẩn IEEE P802.3ba.Mô-đun chuyển đổi 4 kênh đầu vào dữ liệu điện 10Gb / s thành 4 tín hiệu quang DWDM, và đa phương chúng thành một kênh duy nhất cho truyền quang 40Gb / s. Ngược lại, ở phía máy thu, mô-đun quang học đa phương một đầu vào 40Gb / s thành 4 kênh tín hiệu DWDM,và chuyển đổi chúng thành 4 kênh đầu ra dữ liệu điện.

Các bước sóng trung tâm của 4 kênh DWDM như là thành viên của bước sóng DWDM. Nó chứa một đầu nối LC kép cho giao diện quang học và một đầu nối 38 chân cho giao diện điện.Để giảm thiểu sự phân tán quang học trong hệ thống đường dài, sợi một chế độ (SMF) phải được áp dụng trong mô-đun này.

Sản phẩm được thiết kế với yếu tố hình thức, kết nối quang / điện và giao diện chẩn đoán kỹ thuật số theo Hiệp định đa nguồn QSFP (MSA).Nó đã được thiết kế để đáp ứng các điều kiện hoạt động bên ngoài khắc nghiệt nhất bao gồm nhiệt độ, độ ẩm và nhiễu EMI.

Mô-đun hoạt động từ một nguồn cấp điện +3,3V duy nhất và các tín hiệu điều khiển toàn cầu LVCMOS / LVTTL như Module Present, Reset, Interrupt và Low Power Mode có sẵn với các mô-đun.Một giao diện chuỗi 2 dây có sẵn để gửi và nhận tín hiệu điều khiển phức tạp hơn và để có được thông tin chẩn đoán kỹ thuật sốCác kênh riêng lẻ có thể được giải quyết và các kênh không sử dụng có thể được tắt để linh hoạt thiết kế tối đa.

TQP10 được thiết kế với yếu tố hình thức, kết nối quang / điện và giao diện chẩn đoán kỹ thuật số theo Hiệp định đa nguồn QSFP (MSA).Nó đã được thiết kế để đáp ứng các điều kiện hoạt động bên ngoài khắc nghiệt nhất bao gồm nhiệt độ, độ ẩm và can thiệp EMI. Mô-đun này cung cấp chức năng và tích hợp tính năng rất cao, có thể truy cập thông qua giao diện chuỗi hai dây.
