Nguồn gốc:
Quảng Đông, Trung Quốc
Hàng hiệu:
HILINK
Chứng nhận:
CE FCC Rohs
Số mô hình:
HL-10G-SFP-BXD-10KM
WDM 10G SFP+ BIDI 10KM LR 1270/1330nm SFP Thu phát LC DOM SFP
Chung
HLSBBộ thu phát chế độ đơn sê-ri xx1XL-CD10 là mô-đun có hệ số dạng nhỏ, có thể cắm được để truyền dữ liệu quang, chẳng hạn như 10GBASE-LR/LW được xác định bởi IEEE 802.3ae.Đó là với đầu nối SFP+ 20 chân để cho phép khả năng cắm nóng.CácHLSBMô-đun xx1XL-CD10 được thiết kế cho sợi đơn mode và hoạt động ở bước sóng danh định là 1270nm hoặc 1330nm;Phần máy phát sử dụng DFB nhiều giếng lượng tử, tương thích với laser loại 1 theo Tiêu chuẩn an toàn quốc tế IEC-60825. Phần máy thu sử dụng bộ tiền khuếch đại máy dò InGaAs tích hợp (IDP) được gắn trong một quang tiêu đề và IC hậu khuếch đại giới hạn.Các thiết kế bộ thu phát được tối ưu hóa cho hiệu suất cao -An toàn và hiệu quả về chi phí để cung cấp cho khách hàng những giải pháp tốt nhất về viễn thông.
Đặc trưng
Hỗ trợ 9,95 đến 10.3Tốc độ bit Gb/giây
Đầu nối Simplex LC
Dấu chân SFP+ có thể cắm nóng
không làm mát127máy phát DFB 0nm,1330nmMáy dò ảnh PIN
không làm mát133máy phát DFB 0nm,1270nmMáy dò ảnh PIN
Áp dụng cho kết nối SMF 10km
Sự tiêu thụ ít điện năng, < 1W
Giao diện màn hình chẩn đoán kỹ thuật số
Giao diện quang tương thích với IEEE 802.3ae 10GBASE-LR
Giao diện điện tương thích với SFF-8431
Nhiệt độ trường hợp hoạt động:
Thương mại:0đến 70°CTôicông nghiệp:-40 đến 80°C
Ứng dụng
10GBASE-LR ở tốc độ 10,3125Gbps
10GBASE-LW ở tốc độ 9,953Gbps
Liên kết quang khác
Bộ thu phát BiDi(WDM) SFP / XFP
| 155M/622M BiDi SFP LC/SC | 155M BiDi SFP LC/SC 3km/20km/40km/80km/120km với DDM | |
| 4/2/1G BIDI SFP LC/SC | 4/2/1G BiDi SFP LC/SC 3km/20km/40km/80km/120km với DDM | |
| BiDi 10G SFP | SFP+ BiDi 1270 20km | SFP+ BiDi 20km Tx1270nm/Rx1330nm LC |
| SFP+ BiDi 1330 20km | SFP+ BiDi 20km Tx1330nm/Rx1270nm LC | |
| SFP+ BiDi 1270 40km | SFP+ BiDi 40km Tx1270nm/Rx1330nm LC | |
| SFP+ BiDi 1330 40km | SFP+ BiDi 20km Tx1330nm/Rx1270nm LC | |
| SFP+ BiDi 1270 60km | SFP+ BiDi 60km Tx1270nm/Rx1330nm LC | |
| SFP+ BiDi 1330 60km | SFP+ BiDi 60km Tx1330/Rx1270nm LC | |
| SFP+ BiDi 1490 80km | SFP+ BiDi 80km Tx1490/Rx1550nm LC | |
| SFP+ BiDi 1550 80km | SFP+ BiDi 80km Tx1550/Rx1490nm LC | |
| BiDi 10G XFP | XFP BiDi 1270 20km | XFP BiDi 20km Tx1270nm/Rx1330nm LC |
| XFP BiDi 1330 20km | XFP BiDi 20km Tx1330nm/Rx1270nm LC | |
| XFP BiDi 1270 40km | XFP BiDi 40km Tx1270nm/Rx1330nm LC | |
| XFP BiDi 1330 40km | XFP BiDi 40km Tx1330nm/Rx1270nm LC | |
| XFP BiDi 1270 60km | XFP BiDi 60km Tx1270nm/Rx1330nm LC | |
| XFP BiDi 1330 60km | XFP BiDi 60km Tx1330nm/Rx1270nm LC | |
| XFP BiDi 1490 80nm | XFP BiDi 80km Tx1490nm/Rx1550nm LC | |
| XFP BiDi 1550 80nm | XFP BiDi 80km Tx1550nm/Rx1490nm LC | |

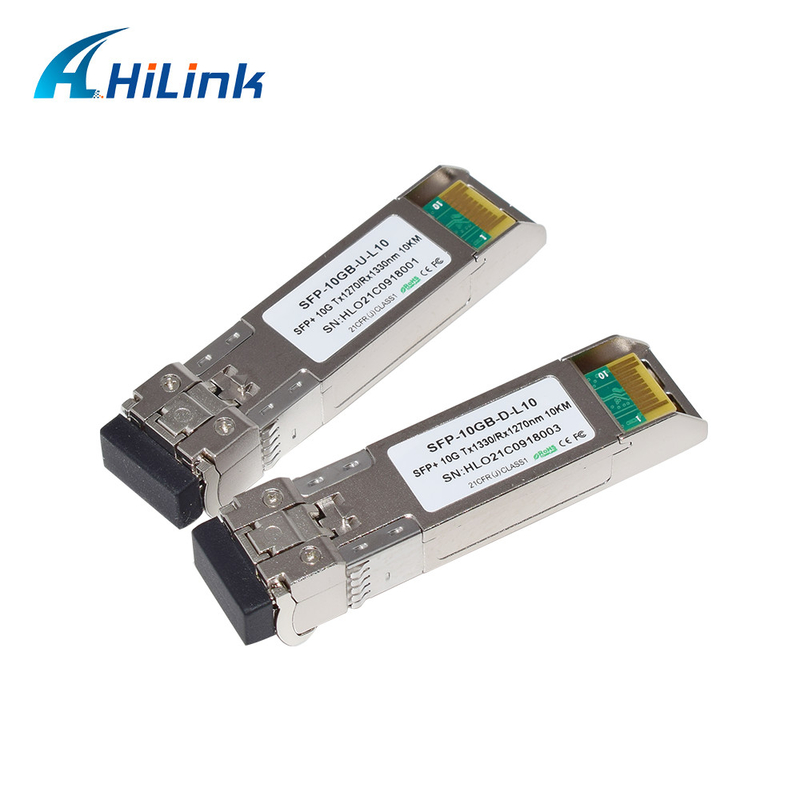

Hình ảnh sản phẩm
Ôđặc điểm ptical(tOP(C)= 0 đến 70℃,TOP(tôi)=-40đếnsố 80℃,vCC= 3,13 đến 3,47 V)
| Tham số | Biểu tượng | tối thiểu | gõ | tối đa. | Bài học | Ghi chú |
| Hệ thống điều khiển | ||||||
| Bước sóng hoạt động | λ | 1260 | 1270 | 1280 | bước sóng | |
| 1320 | 1330 | 1340 | ||||
| Công suất đầu ra trung bình (Đã bật) | TRẢI ĐƯỜNG | -6 | 0 | dBm | 1 | |
| Tỷ lệ triệt tiêu chế độ bên | SMSR | 30 | dB | |||
| Tỷ lệ tuyệt chủng | cấp cứu | 4 | 4,5 | dB | ||
| Độ rộng phổ RMS | Δλ | 1 | bước sóng | |||
| Thời gian tăng/giảm (20%~80%) | Tr/Tf | 50 | ps | |||
| hình phạt phân tán | TDP | 3.2 | dB | |||
| Độ ồn cường độ tương đối | RIN | -128 | dB/Hz | |||
| Mắt quang đầu ra | Tương thích với IEEE 0802.3ae | |||||
| Người nhận | ||||||
| Bước sóng hoạt động | λ | 1320 | 1330 | 1340 | bước sóng | |
| 1260 | 1270 | 1280 | ||||
| Độ nhạy của máy thu (ER=4,5) | PSEN1 | -12.6 | dBm | 2 | ||
| Độ nhạy của máy thu (ER=6) | PSEN2 | -14.4 | dBm | 2 | ||
| Công suất nhận trung bình | TRẢI ĐƯỜNG | 0,5 | dBm | |||
| Máy thu phản xạ | rrx | -12 | dB | |||
| Xác nhận LOS | Pa | -30 | dBm | |||
| LOS De-khẳng định | pd | -17 | dBm | |||
| Độ trễ LOS | Pd-Pa | 0,5 | dB | |||
Ghi chú:
1. Số liệu công suất trung bình chỉ mang tính tham khảo, theo IEEE 802.3ae.
2. Được đo với ER tồi tệ nhất;BER<10-12;231 – 1PRBS.
tương thích 100%
Cisco, Huawei, MikroTik, H3C, HP, Extreme, Foundry, Brocade, D-link, Alcatel, Enterasys, Netgear, Juniper, Ruijie, Zyxel, v.v.
dịch vụ của chúng tôi
Liên hệ với bộ phận bán hàng của chúng tôi để biết thêm chi tiết để xác nhận đơn đặt hàng của bạn.
Thời gian dẫn ngắn sau khi xác nhận.
Chúng tôi giao hàng bằng Express quốc tế.
Phản hồi nhanh chóng cho phản hồi của khách hàng và các câu hỏi khác.
Giao hàng & Thanh toán
Chuyển phát nhanh quốc tế: DHL, Fedex, UPS, EMS, UPS, TNT, v.v.
Thanh toán: T/T, Western Union, Paypal, v.v.
Bảo hành
Thương hiệu mới.
OEM/ODM có sẵn.
100% thông qua kiểm tra chất lượng và kiểm tra lão hóa.
Bảo hành 3 năm (Kể từ ngày giao hàng).
hỗ trợ kỹ thuật
Chúng tôi hỗ trợ hướng dẫn kỹ thuật để giải quyết sự cố hoặc thay thế các thành phần và cung cấp dự án cấu hình mạng liên quan.
Dịch vụ sau bán hàng
Chúng tôi có dịch vụ sau 24 giờ, hứa hẹn sẽ cung cấp dịch vụ kỹ thuật hoặc hướng dẫn bất cứ lúc nào.
Đồng nghiệp của chúng tôi sẽ đáp ứng yêu cầu của khách hàng trong 12 giờ sau khi trường hợp khẩn cấp xảy ra.
