Nguồn gốc:
Quảng Đông, Trung Quốc
Hàng hiệu:
Hilink
Chứng nhận:
CE Rohs
Số mô hình:
40G QSFP LR4 10KM

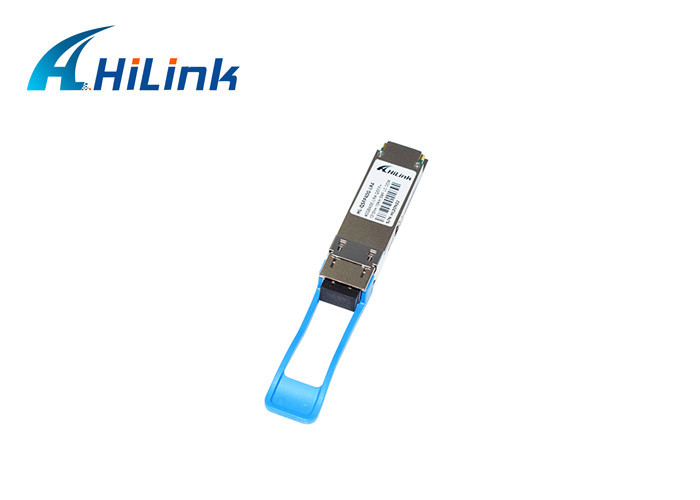

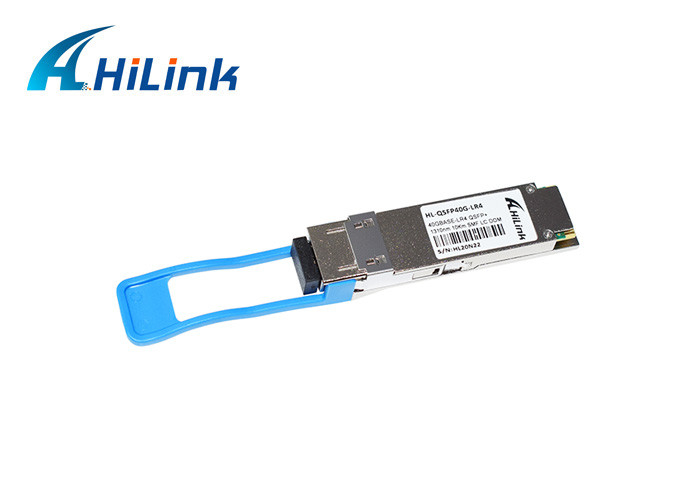

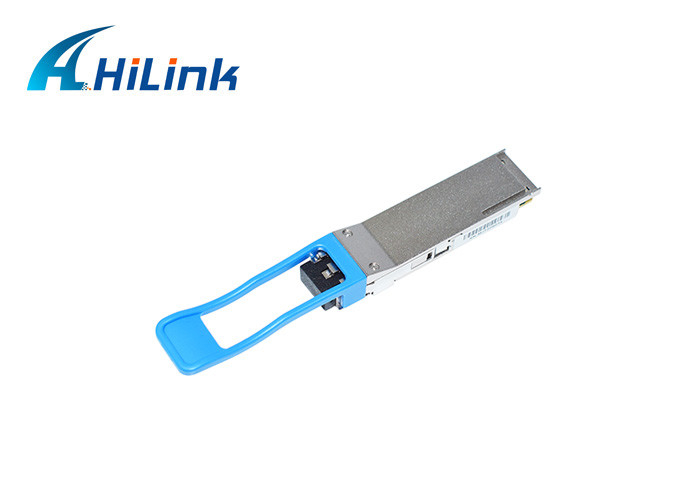

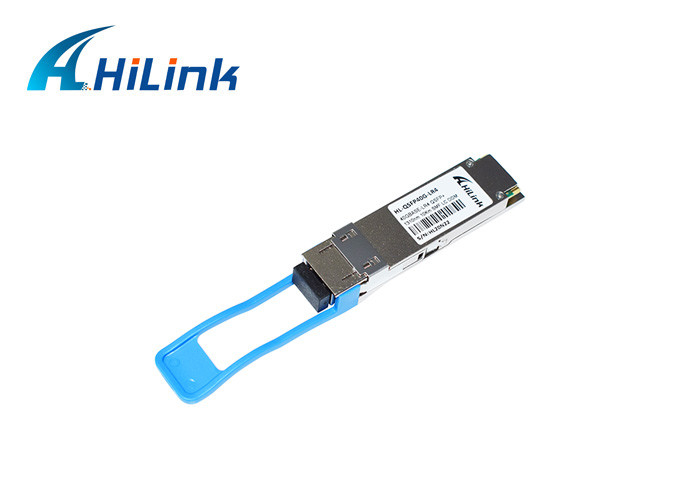

QSFP +, 40GBASE-LR4, SMF, 1270 ~ 1330,10KM Mô-đun sợi quang kết nối LC
Sản phẩm này là một mô-đun thu phát được thiết kế cho giao tiếp quang 2m-10km
các ứng dụng.Thiết kế tuân thủ 40GBASE-LR4 của tiêu chuẩn IEEE P802.3ba.Mô-đun chuyển đổi 4 kênh đầu vào (ch) của dữ liệu điện 10Gb / s thành 4 tín hiệu quang CWDM và ghép chúng thành một kênh duy nhất để truyền dẫn quang 40Gb / s.Ngược lại, ở phía máy thu, mô-đun khử ghép kênh quang học một đầu vào 40Gb / s thành 4
CWDM phân kênh tín hiệu và chuyển đổi chúng thành dữ liệu điện đầu ra 4 kênh.
Các bước sóng trung tâm của 4 kênh CWDM là 1271, 1291, 1311 và 1331 nm là
các thành viên của lưới bước sóng CWDM được xác định trong ITU-T G.694.2.Nó chứa một đầu nối LC song công cho giao diện quang và một đầu nối 38 chân cho giao diện điện.Để giảm thiểu sự phân tán quang học trong hệ thống đường dài, sợi quang đơn mode (SMF) phải được áp dụng trong mô-đun này.
Sản phẩm được thiết kế với yếu tố hình thức, kết nối quang / điện và kỹ thuật số
giao diện chẩn đoán theo Thỏa thuận đa nguồn QSFP + (MSA).Nó được thiết kế để đáp ứng các điều kiện hoạt động bên ngoài khắc nghiệt nhất bao gồm nhiệt độ, độ ẩm và nhiễu EMI.
Đặc điểm quang học
| Tham số | Biểu tượng | Min | Đặc trưng | Max | Đơn vị | Ghi chú | |
| Chỉ định bước sóng | L0 | 1264,5 | 1271 | 1277,5 | nm | ||
| L1 | 1284,5 | 1291 | 1297,5 | nm | |||
| L2 | 1304,5 | 1311 | 1317,5 | nm | |||
| L3 | 1324,5 | 1331 | 1337,5 | nm | |||
| Hệ thống điều khiển | |||||||
| Tỷ lệ triệt tiêu chế độ bên | SMSR | 30 | dB | ||||
| Tổng công suất khởi động trung bình | PT | 8,3 | dBm | ||||
| Công suất khởi động trung bình, mỗi làn đường | PAVG | -4 | 2.3 | dBm | |||
| Biên độ điều chế quang học (OMA), mỗi làn | POMA | -4 | 3.5 | dBm | 1 | ||
| Sự khác biệt về công suất khởi động giữa hai làn đường (OMA) bất kỳ | Ptx, khác biệt | 6,5 | dB | ||||
| Khởi động Nguồn trong OMA trừ Máy phát và Hình phạt phân tán (TDP), mỗi làn đường | -4,8 | dBm | |||||
| TDP, mỗi làn đường | TDP | 2,6 | dB | ||||
| Tỷ lệ tuyệt chủng | ER | 3.5 | dB | ||||
| Tiếng ồn cường độ tương đối | RIN | -128 | dB / Hz | Phản xạ 12dB | |||
| Khả năng chịu mất mát trở lại quang học | TOL | 20 | dB | ||||
| Phản xạ máy phát | RT | -12 | dB | ||||
| Định nghĩa mặt nạ mắt máy phát {X1, X2, X3, Y1, Y2, Y3} | {0,25, 0,4, 0,45, 0,25, 0,28, 0,4} | ||||||
| Máy phát TẮT nguồn khởi động trung bình, mỗi làn đường | Poff | -30 | dBm | ||||
| Người nhận | |||||||
| Ngưỡng sát thương, mỗi làn đường | THỨ TỰd | 3,3 | dBm | 2 | |||
| Tổng công suất nhận trung bình | 8,3 | dBm | |||||
| Công suất nhận trung bình, mỗi làn đường | -13,7 | 2.3 | dBm | ||||
| Người nhận phản ánh | RR | -26 | dB | ||||
| Độ nhạy máy thu (OMA), mỗi làn | SEN | -11,5 | dBm | ||||
| Độ nhạy máy thu nhấn (OMA), mỗi làn | -9,6 | dBm | 3 | ||||
| Sự khác biệt về nguồn nhận giữa hai làn đường bất kỳ (OMA) | Prx, khác biệt | 7,5 | dB | ||||
| Khẳng định LOS | LOSA | -28 | dBm | ||||
| LOS Deassert | LOSD | -15 | dBm | ||||
| LOS trễ | LOSH | 0,5 | dB | ||||
| Bộ thu Điện 3 dB trên Tần số ngắt, mỗi ngõ | FC | 12.3 | GHz | ||||
| Điều kiện kiểm tra độ nhạy của máy thu ứng suất (Chú thích 5) | |||||||
| Hình phạt nhắm mắt dọc, mỗi làn đường | 1,9 | dB | |||||
| Nhấn vào mắt J2 Jitter, từng làn đường | 0,3 | Giao diện người dùng | |||||
| Mắt nhấn J9 Jitter, từng làn đường | 0,47 | Giao diện người dùng | |||||
Ghi chú:
1. Ngay cả khi TDP <0,8 dB, tối thiểu OMA phải vượt quá giá trị tối thiểu được chỉ định ở đây.
2. Máy thu phải có khả năng tiếp xúc liên tục với tín hiệu quang đầu vào đã được điều chế có mức công suất này trên một làn mà không bị hư hại.Bộ thu không phải hoạt động chính xác ở công suất đầu vào này.
3. Được đo với tín hiệu kiểm tra sự phù hợp ở đầu vào máy thu cho BER = 1x10-12.
4. Hình phạt nhắm mắt MVertical và giật mắt căng thẳng là các điều kiện kiểm tra để đo độ nhạy của máy thu căng thẳng.Chúng không phải là đặc điểm của máy thu.
Đặc trưng:
Tuân theo 40G Ethernet IEEE802.3ba và 40GBASE-LR4 Chuẩn
Tuân thủ QSFP + MSA
Tuân thủ tốc độ dữ liệu QDR / DDR Infiniband
Tốc độ dữ liệu lên đến 11,2Gb / s trên mỗi bước sóng
4 làn đường CWDM Thiết kế MUX / DEMUX
Truyền lên đến 10km trên sợi quang đơn mode (SMF)
Nhiệt độ trường hợp hoạt động: 0 đến 70 ℃
Công suất tiêu thụ tối đa 2,5W
Đầu nối song công LC
Tuân thủ RoHS
Kết nối viễn thông 40G phía máy khách
Đóng gói & Vận chuyển
Chuyển phát nhanh quốc tế: DHL, FedEx, EMS, TNT, UPS, v.v.Phải mất 3-7 ngày.
Dịch vụ của chúng tôi
Đặt hàng OEM / ODM có sẵn
Chúng tôi cam kết tất cả các mô-đun quang học được quảng cáo là thương hiệu mới và tuyệt đối không bao giờ sử dụng vật liệu cũ và đã được tân trang lại.Tất cả các mô-đun quang học đều đã qua kiểm tra chức năng và kiểm tra lão hóa.Chúng tôi bảo hành 3 năm cho tất cả các bộ thu phát quang kể từ ngày giao hàng.
