Nguồn gốc:
Trung Quốc
Hàng hiệu:
OEM
Chứng nhận:
CE FCC Rohs
Số mô hình:
HL-DCM-L20
Băng hình

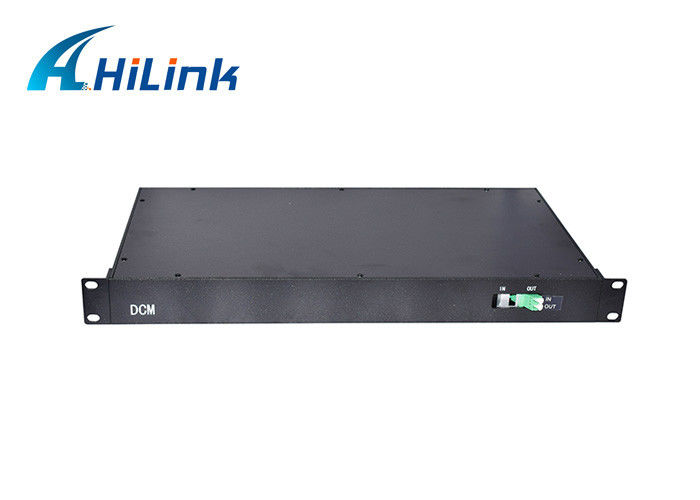

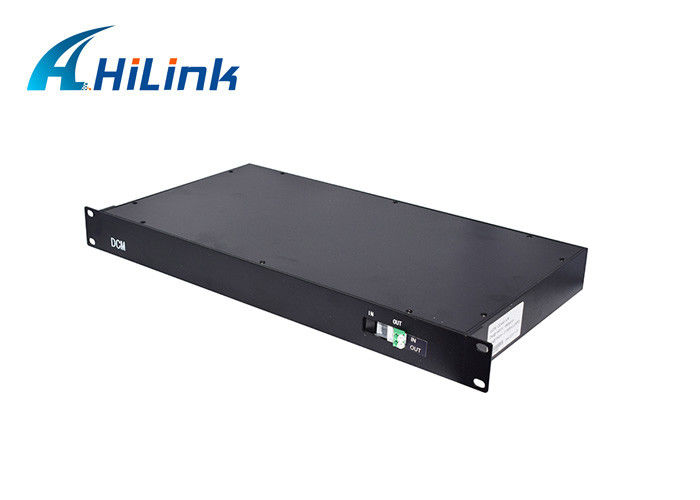

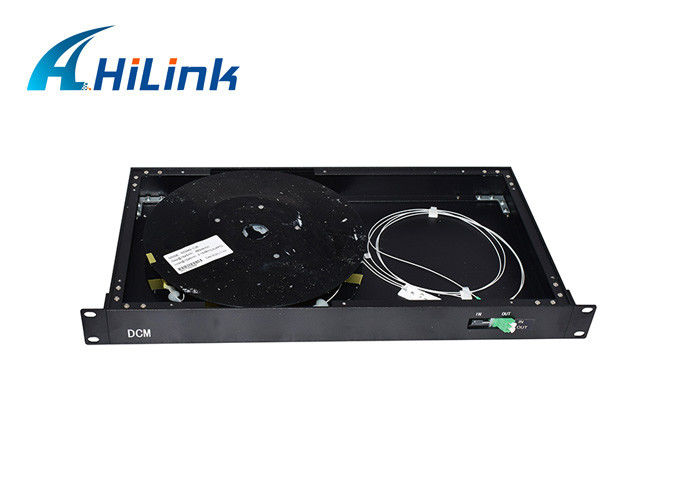

Mô-đun sợi bù tán sắc DCM 20km LC
Mô tả Sản phẩm :
Mô-đun bù tán sắc tiên tiến (ADCM) có thể bù độ phân tán và độ dốc phân tán ở băng tần C cho sợi quang đơn mode tiêu chuẩn (G.652) và hệ thống phân tán dư được tối ưu hóa.
Giá trị phân tán thay đổi từ -10 đến -2100 ps / nm ở bước sóng 1550nm.Các giá trị bước sóng và độ tán sắc trung tâm khác có sẵn theo yêu cầu.
Các ứng dụng:
- Hệ thống viễn thông đường dài với sợi quang đơn mode tiêu chuẩn (G.652)
- Hệ thống truyền dẫn DWDM
- Hệ thống truyền dẫn SDH
- Hệ thống video truyền hình cáp AM
- Điều chỉnh độ phân tán
Đặc trưng:
-Tối ưu hóa phân tán dư và bù tán sắc băng rộng trong hệ thống DWDM
- Bù độ dốc của sợi quang G.652 trong băng tần C (Điển hình)
- Mất chèn thấp
- Chế độ phân tán thấp
- Tính năng đủ tiêu chuẩn Telcordia GR-2854-CORE
- Đạt tiêu chuẩn Telcordia GR-1221-CORE về độ tin cậy
-Kiểu gói khác nhau, loại đầu nối và độ dài đuôi bím có sẵn
Bù tán sắc và bù độ dốc phân tán Để bù độ tán sắc ở một bước sóng cụ thể, có phương trình sau:
DTF × LTF + DDCF × LDCF = 0
DTF: độ phân tán của sợi truyền.
LTF: chiều dài của sợi truyền.
DDCF: độ phân tán của sợi bù tán sắc.
LDCF: chiều dài của sợi bù tán sắc.
Để bù độ dốc phân tán, có:
STF × LTF + SDCF × LDCF = 0
STF: độ dốc phân tán của sợi truyền.
SDCF: độ dốc phân tán của sự phân tán
bù chất xơ.
Bằng cách kết hợp hai phương trình trên, chúng ta có phương trình sau để có được cả độ phân tán và bù độ dốc phân tán:
RDSDCF = SDCF / DDCF = STF / DTF
