Nguồn gốc:
Trung Quốc
Hàng hiệu:
HILINK
Chứng nhận:
CE FCC Rohs
Số mô hình:
Công tắc quang 1x4
Băng hình
Băng hình
Băng hình

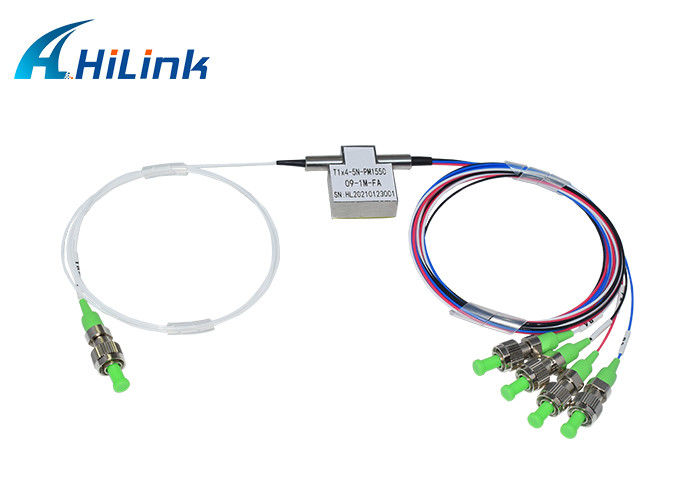

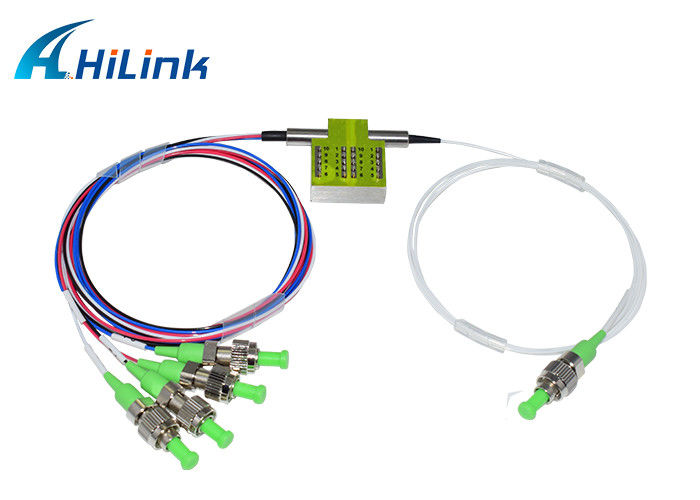

Bộ chuyển mạch sợi quang Series 1x4 kết nối các kênh quang bằng cách chuyển hướng tín hiệu quang đến thành một sợi quang đầu ra đã chọn.Điều này đạt được bằng cách sử dụng cấu hình quang cơ đang chờ cấp bằng sáng chế được kích hoạt thông qua tín hiệu điều khiển điện.
Hoạt động chốt giữ nguyên đường dẫn quang đã chọn sau khi tín hiệu ổ đĩa đã được loại bỏ.Công tắc được tích hợp cảm biến vị trí điện và thiết kế tiên tiến dựa trên vật liệu mới làm giảm đáng kể độ nhạy vị trí của bộ phận chuyển động, mang lại độ ổn định cao chưa từng có cũng như chi phí thấp chưa từng có.Trình điều khiển điện tử có sẵn cho loạt công tắc này.
| Các ứng dụng: | Đặc trưng: |
| Chặn kênh | Chi phí thấp chưa từng có |
| Thêm / thả có thể cấu hình | Độ méo quang học thấp |
| Giám sát Hệ Thống | Cô lập cao |
| Thiết bị đo đạc | Độ tin cậy cao |
| Đường dẫn quang học không chứa Epoxy |
| Thông số | Thông số kỹ thuật | Đơn vị |
| Bước sóng hoạt động | 1260 ~ 1620 (SM), 850 (MM) | nm |
| Mất đoạn chèn | ≤1.0 | dB |
| Suy hao phụ thuộc bước sóng | ≤0,25 | dB |
| Mất phân cực phụ thuộc | ≤0.05 | dB |
| Tổn thất phụ thuộc vào nhiệt độ | ≤0,25 | dB |
| Trả lại mất mát | SM≥50 MM≥30 | dB |
| Nói chuyện chéo | SM≥55 MM≥50 | dB |
| Chuyển đổi thời gian | ≤8 | bệnh đa xơ cứng |
| Tính lặp lại | ≤ ± 0,02 | dB |
| Độ bền | ≥107 | lần |
| Điện áp hoạt động | 3 hoặc 5 | V |
| Loại chuyển đổi | Không chốt / chốt | |
| Nhiệt độ hoạt động | －20 ~ ＋ 70 | ℃ |
| Nhiệt độ bảo quản | －40 ~ ＋ 85 | ℃ |
| Công suất quang học | ≤500 | mW |
| Kích thước | 23,0L × 27,0W × 8,2H | mm |
Thông tin đặt hàng:
| tin nhắn | Trạng thái cảm biến | Bước sóng hoạt động | Hải cảng | Cấp | Loại sợi | Chiều dài sợi | In / Out Connetor |
| N = Không chốt | 15 = 1550 ± 40nm 13 = 1310 ± 40nm 35 = 1310 / 1550nm | 0202 = 2x2 | P = P Lớp A = Lớp A | 1 = Bare Fiber 2 = Áo khoác 900um | 1 = 1 Mét 2 = 2 Mét | 0 = Không có 1 = FC / APC 2 = FC / PC 3 = SC / APC 4 = SC / PC 5 = ST 6 = LC |
