Nguồn gốc:
Trung Quốc
Hàng hiệu:
HILINK
Chứng nhận:
CE FCC Rohs
Số mô hình:
HFSW-P 1 * 4
Băng hình
Băng hình
Băng hình
Đặc trưng
Chi phí thấp chưa từng có
· Mất độ chèn thấp
· Cách ly kênh cao
· Độ ổn định cao, độ tin cậy cao · Không chứa Epoxy trên đường dẫn quang · Có chốt và không chốt
Tùy chọn cho phân cực
Các ứng dụng
Bảo vệ / Khôi phục mạng quang
· Định tuyến tín hiệu quang
· Thêm / thả quang học có thể định cấu hình · Bảo vệ máy phát và máy thu · Hệ thống kiểm tra mạng · Thiết bị
Tính năng sản phẩm
Sự chỉ rõ Hiệu suất
| Thông số | Đơn vị | FSW-1 × 4 | |||||||
| Dải bước sóng | nm | 850 ± 40 / | 850 ± 40 hoặc | 1260 ~ 1650 | |||||
| 1310 ± 40 | 1310 ± 40 | ||||||||
| Bước sóng thử nghiệm | nm | 850/1310 | 1310 / 1550,1260 ~ 1360,1510 ~ 1610 | ||||||
| Mất đoạn chèn 1, 2 | dB | Tối đa: 1,4 | |||||||
| Trả lại lỗ 1, 2 | dB | MM ≥ 35 | SM ≥ 55 | ||||||
| Crosstalk 1 | dB | MM ≥ 35 | SM ≥ 55 | ||||||
| PDL | dB | ≤0,1 | |||||||
| WDL | dB | ≤0,30 | |||||||
| Độ lặp lại | dB | ≤ ± 0,02 | |||||||
| Điện áp hoạt động | V | 3.0 hoặc 5.0 | |||||||
| Độ bền | Chu kỳ | ≥ 10 triệu | |||||||
| Thời gian chuyển đổi | bệnh đa xơ cứng | ≤10 | |||||||
| Công suất quang học | mW | ≤500 | |||||||
| Nhiệt độ hoạt động | ℃ | 0 ~ +70 | |||||||
| Nhiệt độ bảo quản | ℃ | -40 ~ +85 | |||||||
| Độ ẩm tương đối | % | 5 ~ 95 | |||||||
| Kích thước | mm | (L) 26,0 × (W) 25,5 × (H) 10,3 hoặc Thiết kế của khách hàng | |||||||
Lưu ý: 1. Trong nhiệt độ hoạt động và SOP.
2. ngoại trừ kết nối.
Cấu hình ghim
| Kiểu | Tiểu bang | Ổ điện | Cảm biến trạng thái | |||||||
| 1 × 4 | Ghim 1 | Pin 5 | Pin 6 | Pin 10 | Ghim 2-3 | Ghim 3-4 | Ghim 7-8 | Pin 8-9 | ||
| Chốt | 0 (Đặt lại) | GND | GND | GND | V + | Đóng | Mở | Mở | Đóng | |
| 1 bộ) | V + | GND | GND | GND | Mở | Đóng | Đóng | Mở | ||
| Không | 0 (Đặt lại) | --- | --- | --- | --- | Đóng | Mở | Mở | Đóng | |
| chốt | ||||||||||
| 1 bộ) | V + | --- | --- | GND | Mở | Đóng | Đóng | Mở | ||
Thông tin đặt hàng:
| Loại sợi | Vôn | Chuyển loại | Bước sóng thử nghiệm | Loại ống | Chiều dài sợi | Kết nối |
| SM: SM, 9/125 | 3: 3V | L: Chốt | 850: 850nm | 25: 250um | 05: 0,5m ± 5cm | FP: FC / PC, FA: FC / APC |
| M5: MM, 50/125 | 1310: 1310nm | 90: 90um | 10: 1,0m ± 5cm | SP: SC / PC, SA: SC / APC | ||
| M6: MM, 62,5 / 125 | 5: 5V | N: Không chốt | 13/15: 1310 / 1550nm | X: Khác | 15: 1,5m ± 5 cm | LP: LC / PC, LA: LC / APC |
| X: Khác | X: Khác | X: Khác | OO: Không có, X: Khác | |||

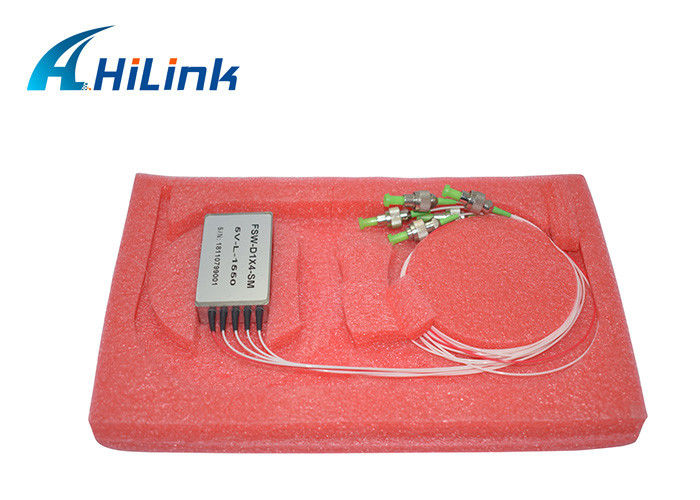

Ảnh thật
