Nguồn gốc:
Trung Quốc
Hàng hiệu:
HILINK
Chứng nhận:
CE FCC Rohs
Số mô hình:
HL-PLC

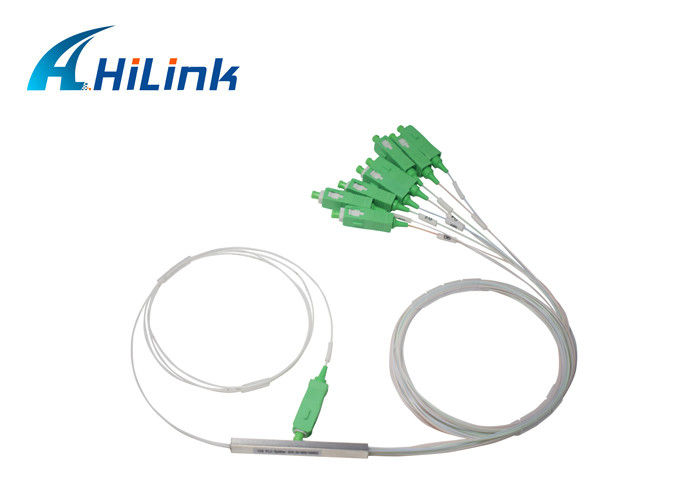

Thụ động Mạng Mini ống thép SC / APC singlemode sợi quang FTTH 1x8 PLC Splitter FBT Coupler
Sự miêu tả
1). Bộ tách sóng ánh sáng mặt phẳng (PLC) là một loại thiết bị quản lý nguồn quang được chế tạo bằng công nghệ dẫn sóng quang silica.
2). Bộ chia quang quang có kích thước nhỏ, độ tin cậy cao, dải bước sóng hoạt động rộng và độ đồng nhất kênh-kênh tốt và được sử dụng rộng rãi trong các mạng PON để nhận tín hiệu quang điện.
3) .Bollball cung cấp toàn bộ chuỗi sản phẩm splitter 1xN và 2xN được thiết kế riêng cho các ứng dụng cụ thể.
4). Bộ chia quang học đáp ứng GR-1209-CORE và GR-1221-CORErequirements.
Đặc tính
1). Mất chèn thấp
2) .Lưu lượng PDL thấp
3). Thiết kế nhỏ gọn
4). Tính đồng nhất giữa kênh và kênh tốt
5). Rộng bước sóng hoạt động: 1260-1650nm
6). Nhiệt độ hoạt động rộng: -40 ° C - 85 ° C
7). Độ tin cậy cao và ổn định
Ứng dụng
1) Hệ thống .FTTX
2). Mạng PON
3). Liên kết CATV
4). Phân phối tín hiệu quang
Đặc điểm kỹ thuật
| Thông số | 2 × 2 | 2 × 4 | 2 × 8 | 2 × 16 | 2 × 32 |
| Bước sóng hoạt động (nm) | 1260 ~ 1650 | ||||
| Loại sợi | SMF-28e hoặc khách hàng được chỉ định | ||||
| Mất chèn (dB) (Cấp S / P) | 4.2 | 7,6 | 11,0 | 14,5 | 17,5 |
| Mất tính đồng nhất (dB) | 0,8 | 1,5 | 1,5 | 2.0 | 2,5 |
| Trở lại mất (dB) (S / P lớp) | 50/55 | 50/55 | 50/55 | 50/55 | 50/55 |
| Mất phân cực phụ thuộc (dB) | 0,2 | 0,2 | 0,3 | 0,4 | 0,4 |
| Độ dẫn (dB) | 55 | 55 | 55 | 55 | 55 |
| Độ lệch phụ thuộc bước sóng (dB) | 0,3 | 0,5 | 0,5 | 0,5 | 0,5 |
| Nhiệt độ ổn định (-40 ~ 85 ° C) (dB) | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 |
| Nhiệt độ hoạt động (° C) | -40 ~ 85 | ||||
| Nhiệt độ lưu trữ (° C) | -40 ~ 85 | ||||
| Kích thước mô-đun (mm) (L × W × H) | 100 × 80 × 10 | 100 × 80 × 10 | 120 × 80 × 18 | 140 × 115 × 18 | 140 × 115 × 18 |
Ghi chú: 1. Chỉ định không có đầu nối. 2. Thêm một tổn thất 0.2dB thêm cho mỗi đầu nối
