Nguồn gốc:
Trung Quốc
Hàng hiệu:
HILINK
Chứng nhận:
CE FCC Rohs
Số mô hình:
HL-SWD2X2Bx
Băng hình
Băng hình
Băng hình

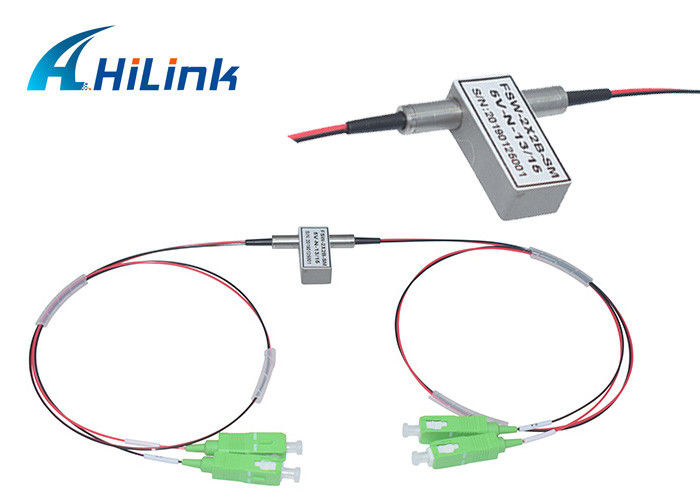

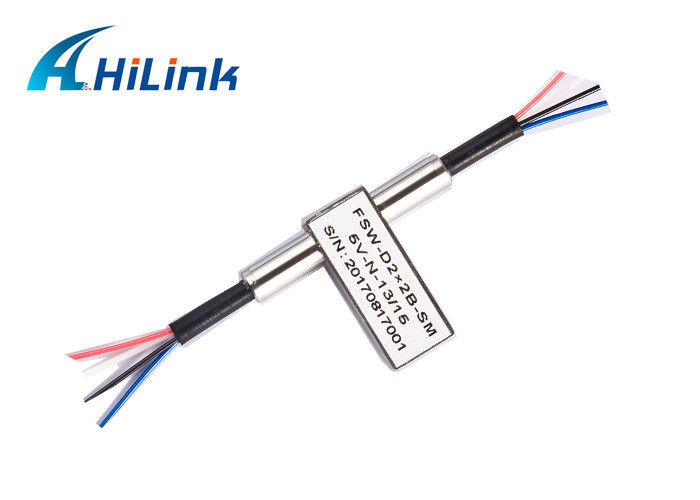

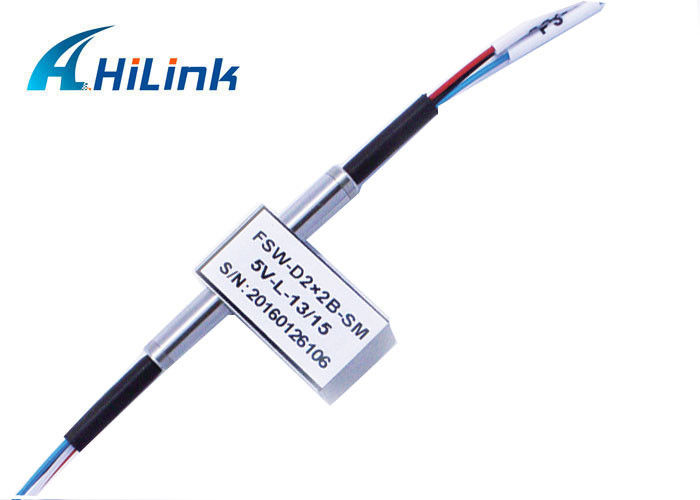

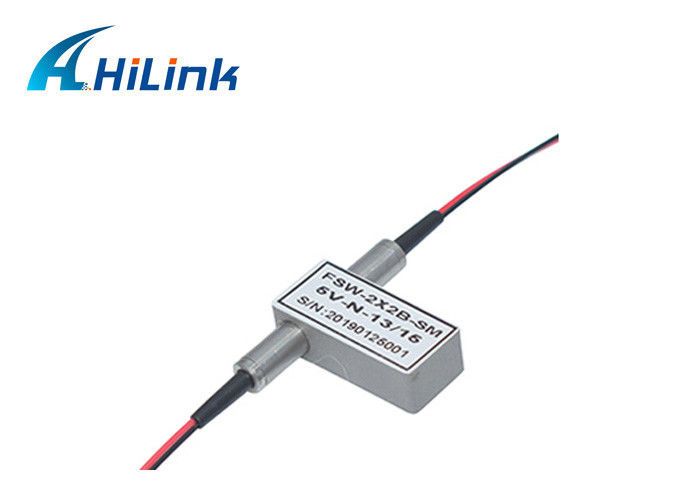

D2x2B 1310nm 1550nmCông tắc sợi quang đơn chế độ cơ học Thiết kế nhỏ gọn
Công tắc quang cơ học Hilink Dual 2x2B kết nối các kênh quang bằng cách chuyển hướng tín hiệu quang đến thành một sợi đầu ra đã chọn.Công tắc được tích hợp cảm biến vị trí điện, dựa trên công nghệ lọc màng mỏng cung cấp một phương pháp thay đổi ánh sáng mạnh mẽ
Công tắc quang cơ học kép 2x2B (D2x2B) hỗ trợ tất cả các dải bước sóng 1260nm ~ 1650nm hoặc bước sóng Multimode 850nm, mang lại độ tin cậy cực cao, suy hao chèn thấp, tốc độ chuyển mạch nhanh cũng như hiệu suất hai hướng.Bộ chuyển mạch quang được sử dụng rộng rãi cho Mạng quang, Bảo vệ, Bảo vệ máy phát và máy thu, Hệ thống và Dụng cụ kiểm tra mạng.
Đặc trưng
Thiết kế nhỏ gọn, kích thước thu nhỏ
Thời gian chuyển đổi ngắn
Hai hướng
Độ méo quang học thấp
Nói chuyện chéo thấp, Mất chèn thấp
Dải bước sóng hoạt động rộng
Gói niêm phong
Rất ổn định và đáng tin cậy
Không chứa Epoxy trên Đường dẫn quang học
Chế độ đơn hoặc nhiều chế độ tùy chọn
Chốt không an toàn và không chốt
Các ứng dụng
Mạng quang
Bảo vệ / Phục hồi
Định tuyến đơn quang
Thêm / thả quang học có thể cấu hình
Bảo vệ máy phát và máy thu
Hệ thống kiểm tra mạng
Đặc điểm kỹ thuật hiệu suất
| Thông số | Đơn vị | HL-FSW-D2 × 2B | |
| Dải bước sóng | nm | 670 ~ 980 | 1260 ~ 1650 |
| Bước sóng hoạt động | nm | 670/785/850/980 | 1310/1490/1550/1625/1650 |
| Mất đoạn chèn | dB | Typ: 0,8 Tối đa: 1,2 | Typ: 0,6 Tối đa: 1,0 |
| Mất mát trở lại | dB | MM≥30 SM≥50 | |
| Xuyên âm | dB | MM≥30 SM≥55 | |
| PDL | dB | ≤0.05 | |
| WDL | dB | ≤0,25 | |
| TDL | dB | ≤0,25 | |
| Độ lặp lại | dB | ≤ ± 0,02 | |
| Nguồn cấp | v | 3.0 hoặc 5.0 | |
| Cả đời | lần | ≥107 | |
| Chuyển đổi thời gian | bệnh đa xơ cứng | ≤8 | |
| Công suất truyền tải | mW | ≤500 | |
| Nhiệt độ hoạt động | ℃ | -20 ~ + 70 | |
| Nhiệt độ bảo quản | ℃ | -40 ~ + 85 | |
| Cân nặng | g | 16 | |
| Kích thước | mm | tùy biến có sẵn. | |
Các tuyến quang D2X2Bypass
Thiết kế ghim
| Kiểu | Tiểu bang | Định nghĩa pin | Quyền lực | Giám sát tình trạng | ||||||
| D2x2B | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 | ||
| Không chốt | A |
P1-P3 P1'-P3 ' |
- | - | - | - | Đóng | Mở | Mở | Đóng |
| B |
P1-P4, P2-P3 P1'-P4 ', P2'-P3' |
V + | - | - | GND | Mở | Đóng | Đóng | Mở | |
| Chốt | A |
P1-P3 P1'-P3 ' |
- | - | GND | V + | Đóng | Mở | Mở | Đóng |
| B | P1-P4, P2-P3 | V + | - | GND | - | Mở | Đóng | Đóng | Mở | |
Thông tin đặt hàng
|
Bộ chuyển mạch quang D2 × 2B - Thông tin đặt hàng: FSW-D2 × 2B-ABCDEFG
|
||||||
|
A
|
B
|
C
|
D
|
E
|
F
|
G
|
|
Loại sợi
|
Điều hành
Vôn |
Chuyển loại
|
Bước sóng thử nghiệm
|
Loại ống
|
Chiều dài sợi
(Bao gồm trình kết nối) |
Tư nối
|
|
SM: SM, 9/125
M5: MM, 50/125 M6: MM, 62,5 / 125 X: Khác |
3: 3V
5: 5V |
L: Chốt
N: Không chốt |
850: 850nm
1310: 1310nm 1550: 1550nm 1310/1550: 1310 / 1550nm X: Khác |
25: 250um
90: 900um X: Khác |
05: 0,5m ± 5cm
10: 1,0m ± 5cm 15: 1,5m ± 5 cm X: Khác |
OO: Không có
FP: FC / PC FA: FC / APC SP: SC / PC SA: SC / APC STP: ST / PC STA: ST / APC LP: LC / PC LA: LC / APC X: Khác |
Đối với 2x2B
