Non Latching 500MW 1550nm 2x2 Bypass Fiber Optic Switch

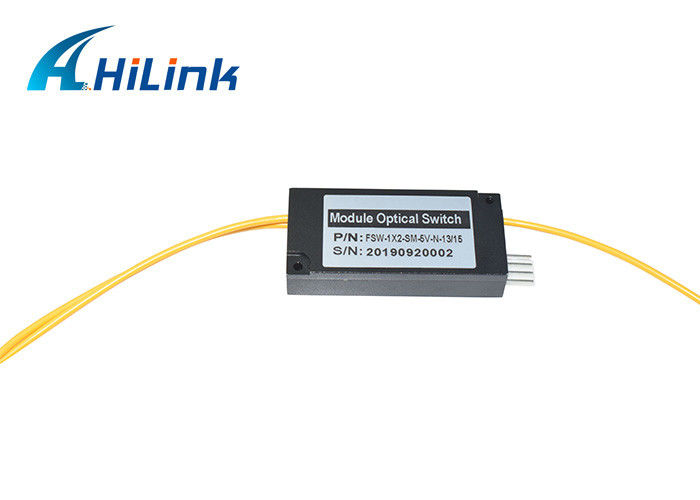

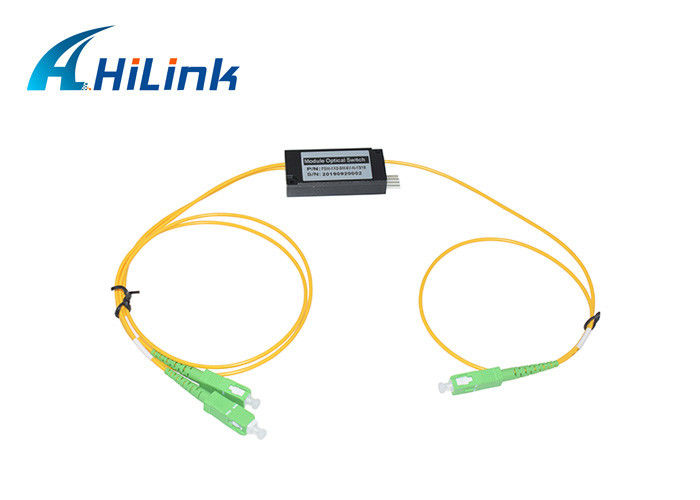

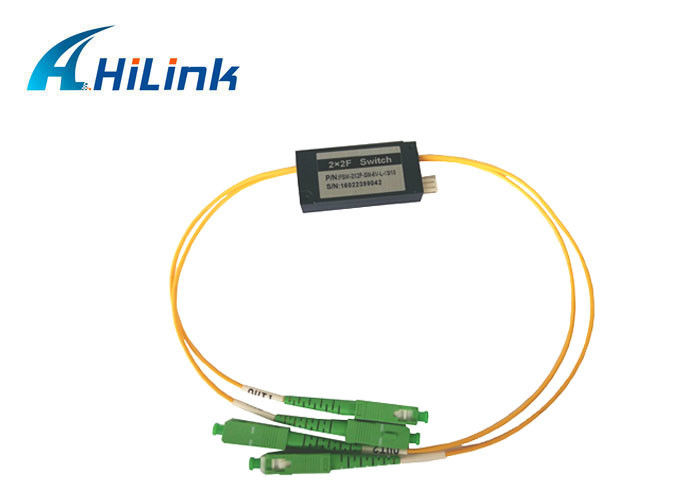

Non Latching 500MW 1550nm 2x2 Bypass Fiber Optic Switch Non Latching 500MW 1550nm 2x2 Bypass Fiber Optic Switch Non Latching 500MW 1550nm 2x2 Bypass Fiber Optic Switch

Công tắc cáp quang không chốt 500MW 1550nm 2x2 Bypass

Thông tin chi tiết sản phẩm:
Nguồn gốc: Trung Quốc
Hàng hiệu: HILINK
Chứng nhận: CE FCC Rohs
Số mô hình: HFSW-2X2B
Thanh toán:
Số lượng đặt hàng tối thiểu: 1 cái
Giá bán: Negotiable
Thời gian giao hàng: 1 ~ 4 ngày làm việc
Liên hệ với bây giờ
  • Thông tin chi tiết
  • Mô tả sản phẩm

Thông tin chi tiết
Điều kiện: Mới Bước sóng: 1260nm ~ 1650nm
Kết nối: SC LC FC APC PC Công suất điện: tối đa 500MW
Sự bảo đảm: 3 năm Nhiệt độ hoạt động: 0 ~ +70
Điểm nổi bật:

Bộ chuyển mạch sợi quang 2x2

,

Bộ chuyển mạch sợi quang 1550nm

,

Bộ chuyển mạch quang không chốt 500MW

Mô tả sản phẩm

Chế độ đơn Không chốt 1550nm 2x2B Bộ chuyển mạch sợi quang với bảng mạch PCB
Hilink 2x2 mô-đun chuyển mạch bỏ qua sợi quang đóng gói trong một hộp kim loại có sẵn cho nhiệt độ hoạt động cao.Nó đi kèm với loại SC / APC đơn chế độ 1310 & 1550nm được kết hợp chặt chẽ.Công tắc sợi quang 2x2 kết nối các kênh quang bằng cách chuyển hướng tín hiệu quang đến thành một sợi quang đầu ra đã chọn.Điều này đạt được bằng cách sử dụng cấu hình độc quyền quang cơ đang chờ cấp bằng sáng chế và được kích hoạt thông qua tín hiệu điều khiển điện.Switch mang lại độ tin cậy cực cao và tốc độ chuyển đổi nhanh chóng cũng như hiệu suất hai chiều.Bộ chuyển mạch sợi quang 2x2 Bypass là giải pháp chuyển mạch thực sự cho các ứng dụng mạng quang.


Đặc trưng



Chi phí thấp chưa từng có



Mất chèn thấp



Cách ly kênh cao



Độ ổn định cao, độ tin cậy cao · Không chứa Epoxy trên đường dẫn quang · Có chốt và không chốt









Tính năng sản phẩm



Thông số Đơn vị     HI-FSW-2 × 2ba
  Dải bước sóng nm 850 ± 40 / 850 ± 40 hoặc   1260 ~ 1650
      1310 ± 40 1310 ± 40
  Bước sóng thử nghiệm nm 850/1310       1310 / 1550,1260 ~ 1360,1510 ~ 1610
  Mất đoạn chèn 1, 2 dB     Tối đa: 1,4
  Trả lại lỗ 1, 2 dB     MM ≥ 35 SM ≥ 55
  Crosstalk 1 dB     MM ≥ 35 SM ≥ 55
  PDL dB     ≤0,1
  WDL dB     ≤0,30
  Độ lặp lại dB     ≤ ± 0,02
  Điện áp hoạt động V     3.0 hoặc 5.0
  Độ bền Chu kỳ     ≥ 10 triệu
  Thời gian chuyển đổi bệnh đa xơ cứng     ≤10
  Công suất quang học mW     ≤500
  Nhiệt độ hoạt động ℃     0 ~ +70
  Nhiệt độ bảo quản ℃     -40 ~ +85
  Độ ẩm tương đối %     5 ~ 95
  Kích thước mm   (L) 26,0 × (W) 25,5 × (H) 10,3 hoặc Thiết kế của khách hàng

Lưu ý: 1. Trong nhiệt độ hoạt động và SOP.
2. ngoại trừ kết nối.





Công tắc cáp quang không chốt 500MW 1550nm 2x2 Bypass 0



PN Đường dẫn quang học Ổ điện Cảm biến trạng thái Tuyến quang học
HL-FSW-2 × 2BA PIN1 PIN3 PIN2 PIN4
Không chốt P1 — P3 - - Đóng /



2x2 Bypass Mechanical Fiber Optic Switch 1310 / 1550nm Latching OXC system



 Đường vòng
P1 — P4
P2 — P3		 V + GND Mở /



2x2 Bypass Mechanical Fiber Optic Switch 1310 / 1550nm Latching OXC system



 Bình thường




Các ứng dụng



Bảo vệ / Khôi phục mạng quang



· Định tuyến tín hiệu quang



· Thêm / thả quang học có thể định cấu hình · Bảo vệ máy phát và máy thu · Hệ thống kiểm tra mạng · Thiết bị
